淄博偉恒閥門有限公司9月4日訊：偉恒閥門四連桿蝶閥，又稱為四連桿夾套翻板閥，是偉恒閥門技術人員根據普通四連桿蝶閥的基礎上，研發設計的專利產品。今天偉恒閥門小編帶大家了解一下氣動四連桿蝶閥工作原理和結構特點：

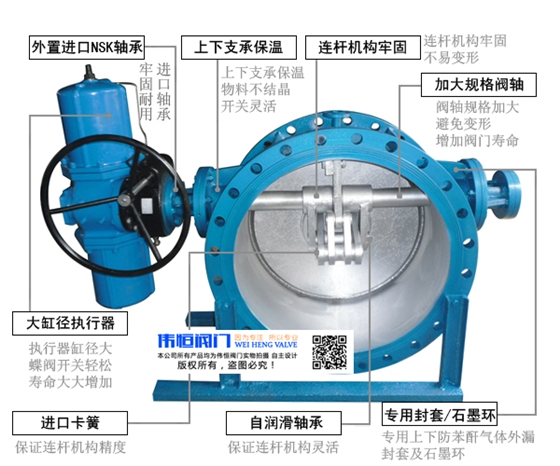

1. 四連桿蝶閥主要由閥體部件和氣動執行機構兩部分組成。閥體部件由閥體,閥板,軸,四連桿機構,填料函等零件組成。其中,閥體,閥板,結構輕巧。執行機構為雙氣缸,齒輪齒條傳動,角行程輸出,安裝平穩,充氣快,全行程速度快,氣動執行機構可采用雙作用式或單作用式（彈簧復位）,由用戶確定。四連桿偏心翻板閥的最大優點為開啟式閥板先平移,與閥座脫離,然后再旋轉,因而它不易擦傷密封面,密封性能又好又可靠,且無磨損現象,加上四連桿偏心機構,閥關閉時因而介質的作用越關越緊,開啟時迅速脫開,使用壽命長。

2 . 注意： 氣動操作閥門時必須確認將轉換手柄切換到氣動槽時方準通氣操作蝶閥,嚴禁切換手柄在手動槽內或未在氣動槽時氣動操作蝶閥

氣動四連桿蝶閥有帶電氣閥門定位器及手操器氣動裝置組合而成。氣動裝置由氣缸 . 活塞 . 連桿 . 箱體輸出軸等零件組成的機械傳動機構和電氣信號定位器 . 過濾減壓閥等控制元件組成。 當手動操作時將方形轉換手柄切換到手動槽內,轉動手輪啟閉閥門,當氣動操作時將方形轉換手柄切換到氣動槽內,氣動執行裝置與電路和系統氣源接通后, 閥門定位器接收到 4mA （ 20 mA ）電流信號 轉換成輸出氣壓力, 使壓縮空氣進入缸體一端,推動活塞向另一端移動,活塞通過連桿等零件帶動輸出軸運轉實現閥門快速啟閉或調節 。同時根據設備的壓力或流量送變器的反饋信號使閥門的位置按調節器輸出的控制信號正確定位。

對于只要求開啟和關閉的氣動蝶閥,只在控制系統中聯接一個兩位四通電磁閥,在不同指令下指揮閥門完成開啟和關閉的動作

3 . 電動四連桿蝶閥有數顯整體調節型電動裝置及 四連桿保溫 蝶閥組合而成,數顯整體調節型電動蝶閥可以現場開關閥門也可以通過主控室上機位輸出的 4-20mA 電流信號來控制閥門開 啟與關閉。

如果您對偉恒閥門生產研發的四連桿蝶閥、四連桿夾套翻板閥感興趣，請聯系我們的在線客服，或者致電偉恒閥門全國咨詢熱線：400-832-1107，偉恒閥門竭誠為您解決煤氣閥門工況問題。（偉恒閥門網編 宮城）
