電動盲板隔斷閥
電動盲板隔斷閥:動作快,壽命長,安全可靠
電動盲板隔斷閥是在手動盲板隔斷閥的基礎上,根據該閥的工作特性進行改進和優化設計而推出的一種新型的可以遠距離操作和自動控制的隔斷設備。

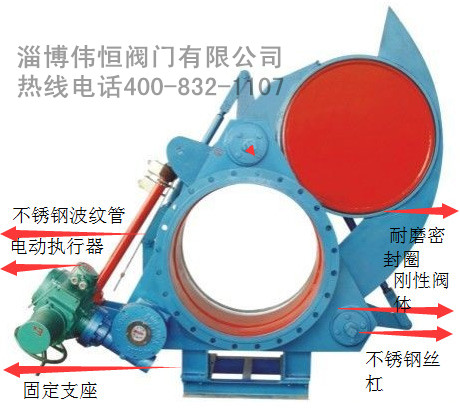

電動盲板隔斷閥又名電動扇形眼鏡閥,是在手動盲板隔斷閥基礎上,靠增加電動推桿來完成閥門啟閉,它主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置等零件組成。電動盲板隔斷閥適用于工業煤氣、煙氣,化工、冶金、環保等有毒、有害、易燃氣體領域的絕對切斷。
結構特點
1.閥體采用三點式鎖緊扇形閘板結構,結構緊湊,整體剛性好,重量輕
2.密封部位采用不銹鋼與橡膠密封圈,密封性能好,使用壽命長,密封圈設在閘板上,便于維護時更換密封圈。
3.電動操作、工作平穩、啟動靈活、動作可靠。夾緊機構采用絲桿螺母進行夾緊,自鎖性好。4.電動扇形眼鏡閥設有不銹鋼波紋管,具有伸縮性強、使用壽命長等特點。
5.本電動盲板閥可現場手動操作,也可以遠距離控制

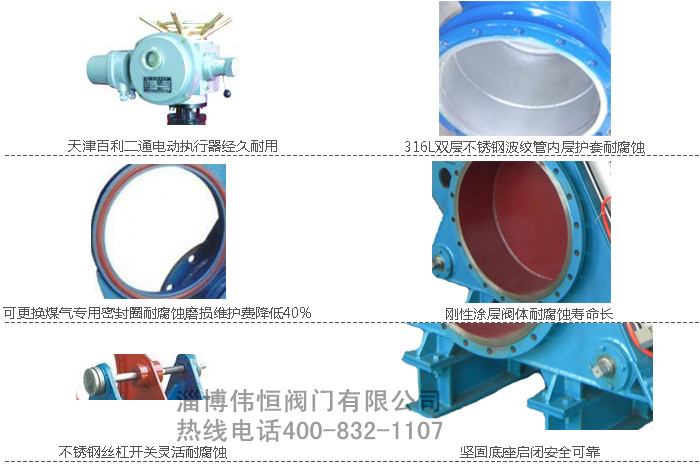

電動執行器細節圖
一、工作原理
1、由閥開啟到閥關閉:
夾緊電機動作,帶動絲桿作逆時針轉動,閥體松開到位(指標燈顯示),驅動電機動作,帶動閘板作逆時針轉動到位,閘板關閉到位(指示燈顯示),夾緊電機動作,帶動絲桿作順時針轉動,閥體夾緊到位(指示燈顯示)完成閥門由開啟到關閉的全過程。
2、閥門由關閉到開啟:
夾緊電機動作,帶動絲桿作逆時針轉動,閥體松開到位(指標燈顯示),驅動電機動作,帶動閘板作順時針轉動,閘板開啟到位,(指示燈顯示)完成閥門由關閉到開啟的全過程。
二.電動扇形盲板閥執行標準
GB6222工業企業煤氣安全規程 GB9115鋼制管法蘭 GB/T13927通風閥門壓力試驗
三.電動扇形盲板閥性能參數
公稱壓力 MPa | 0.25 | 0.15 | 0.05 | 0.01 |
密封試驗壓力 MPa | 0.275 | 0.165 | 0.055 | 0.011 |
強度試驗壓力 MPa | 0.375 | 0.225 | 0.075 | 0.015 |
驅動源 | 3 相 380V50HZ | |||
適用溫度 ℃ | 硅橡膠 | 氟橡膠 | 柔性石墨 | |
-20-250 | -20-300 | -20-400 | ||
適用介質 | 煤氣、其他可燃氣體 | |||
啟閉時間 S | ≤60 | |||
主要零部件材料 | 閥體及盲板為不銹鋼;閥桿為不銹鋼;密封圈為石墨盤根 |
四.外形尺寸圖
電動扇形盲板閥為敞開式閥門,盲板閥在使用過程中左右閥體松開時,最難控制的就是煤氣等其它介質外溢,一般情況下,眼鏡閥前面的煤氣蝶閥選擇非常關鍵,因為只有眼鏡閥前的煤氣專用蝶閥徹底關閉,煤氣等其它介質才能保證不外漏,這樣盲板閥隔斷才能更安全可靠。
我們曾經碰到一個遼寧省大石橋市鎂潔科技股份的客戶,工程師姓王,煤氣發生爐管道需采購熱臟煤氣用閥門,但是他們以前生產選用的是普通煤氣蝶閥一直有一個通病,主要表現在開關困難,密封不嚴,每年都得檢修2次,有時更換新蝶閥使用時間也不長,造成產品質量不穩定,前前后后換許多廠家始終沒有解決這個問題。
后來鎂潔的王工通過網絡找到我們偉恒閥門,了解到我們是專業做煤氣閥門的廠家,經過多次對閥門技術工藝與其他閥門廠家比較,并且咨詢遼寧鞍山我們客戶,最終選用我們高溫盲板閥及專利產品XDM304線密封煤氣專用蝶閥,經過使用,發現不論隔斷盲板閥還是線密封煤氣專用蝶閥都開關靈活,密封嚴密,不但降低維護費用40%,而且產品質量更穩定。
偉恒16年高品質煤氣閥門生產,知道客戶最需要什么
現在在企業轉型大環境下,很多冶金,煤化工,焦化,煤氣余熱發電,尾氣焚燒等廠家,為了選購到性價比高煤氣蝶閥而煩惱,而偉恒閥門告訴您,只要您與偉恒客服聯系,將您的煩惱告訴我們,我們會為你提供性價比更高煤氣閥門,讓你的憂慮全然不見。
如果您對以上煤氣閥門感興趣或有疑問,請致電免費熱線:400-832-1107
偉恒16年高品質煤氣閥門堅守者——您身邊的煤氣閥門專家
