順酐專用噴吹翻板隔斷閥
一.順酐專用噴吹翻板隔斷閥介紹
順酐專用噴吹翻板隔斷閥是我公司在總結順酐專用線密封保溫蝶閥基礎上,結合順酐的工作特性,進行改進和優化設計而推出的一種可以遠距離操作和自動控制的順酐氣體隔斷設備。
順酐專用噴吹翻板隔斷閥,分為焊接型及法蘭連接兩種形式,主要由左閥體、右閥體、翻板、噴吹機構、不銹鋼波紋管、電動(液動)驅動裝置、電動(液動)夾緊裝置等零件組成。它適用于各類工業化工有毒、有害、易燃氣體領域的絕對切斷。
二.順酐專用噴吹翻板隔斷閥性能規范及零件材料
2.1順酐專用噴吹翻板隔斷閥性能規范
公稱壓力 MPa | 0.25 | 0.15 | 0.05 | 0.01 | ||
密封試驗壓力 MPa | 0.275 | 0.165 | 0.055 | 0.011 | ||
強度試驗壓力 MPa | 0.375 | 0.225 | 0.075 | 0.015 | ||
驅動源 | 3 相 380V 50HZ | |||||
適用溫度 ℃ | 硅橡膠 | 氟橡膠 | 柔性石墨 | |||
-20-250 | -20-300 | -20-400 | ||||
適用介質 | 順酐及其他可燃氣體 | |||||
啟閉時間 S | ≤60 |
2.2順酐專用噴吹翻板隔斷閥主要零件材料
主要零部件材料 | |||
絲桿 | 45# 2Cr13 | 密封件 | 氟橡膠 |
絲母 | 磷青銅 | 底座 | Q235B |
閥體 | 304 316 | 軸承 | SKF |
閥板 | 304 316 |
2.3順酐專用噴吹翻板隔斷閥執行標準
引用標準 | |
GB/T 12220 | 通用閥門 標志 |
GB/T 12221 | 金屬閥門 結構長度 |
GB/T 12223 | 部分回轉閥門驅動裝置的連接 |
GB/T 12224 | 鋼制閥門 一般要求 |
GB/T 12252 | 通用閥門 供貨要求 |
GB/T 24917 | 眼鏡閥 |
GB 150 | 壓力容器 |
GB/T 13927 | 通用閥門 壓力試驗 |
JB/T 8863 | 蝶閥 靜壓壽命試驗規程 |
三.順酐專用噴吹翻板隔斷閥細節介紹及工作原理
3.1順酐專用噴吹翻板隔斷閥細節介紹
?
3.2順酐專用噴吹翻板隔斷閥工作原理
1、由閥開啟到閥關閉:夾緊液壓缸動作,帶動絲桿做逆時針轉動,閥體松開到位(指標燈顯示),驅動液壓缸動作,帶動閘板作逆時針轉動到位,閘板關閉到位(指示燈顯示),夾緊液壓缸動作,帶動絲桿作順時針轉動,閥體夾緊到位(指示燈顯示)完成閥門由開啟到關閉的全過程。
2、閥門由關閉到開啟:夾緊液壓缸動作,帶動絲桿做逆時針轉動,閥體松開到位(指標燈顯示),驅動液壓缸動作,帶動閘板作順時針轉動,閘板開啟到位,(指示燈顯示)完成閥門由關閉到開啟的全過程。
注意:閥門的啟閉一定遵循下述步驟:開啟(關閉)閥門時,一定要先開啟夾緊/松開液壓缸是左右閥體松開到位,再開啟翻板液壓缸,翻轉閥板。閥板翻轉完畢,及時夾緊左右閥體。
四.順酐專用噴吹翻板隔斷閥結構特點及優勢
4.1結構特點:
1、翻板隔斷閥由左閥體、右閥體、扇形閥板、波紋管、驅動裝置、夾緊裝置、底座等零部件組成。
2、左右閥體由均布的三條絲杠連成一個整體。絲杠為左右旋。絲杠旋轉時,利用絲母的反作用力和旋向,將左右閥體分開。位移量由波紋管補償。其中一端閥體固定,另一端閥體在底座上位移。
3、翻板隔斷閥閥板以頂部絲杠為中心旋轉。閥板上有通孔和盲孔,實現閥門的開啟和關閉。
4、翻板隔斷閥閥板安裝有密封膠條。在左右閥體的壓緊力下,保證左右閥體之間完全密封,避免外泄露。
5、密封部位采用不銹鋼與橡膠密封圈,密封性能好,使用壽命長,密封圈設在翻板上,便于維護時更換密封圈。專有的噴吹設備,閥門啟閉前先吹掃再動作。
6、結合自動驅動裝置和控制系統,可手動操作,也可以遠距離控制。
4.2 優勢:
1、免盲板維護:節省人工,安全可靠
2、滿足客戶需求:多種連接方式,多種驅動方式
3、噴吹裝置:進一步清除密封副積料
4、密封副免拆維護:現場更換密封圈
5、節省安裝空間:焊接連接可節省法蘭,縮小安裝空間
6、遠程控制:保證人員安全

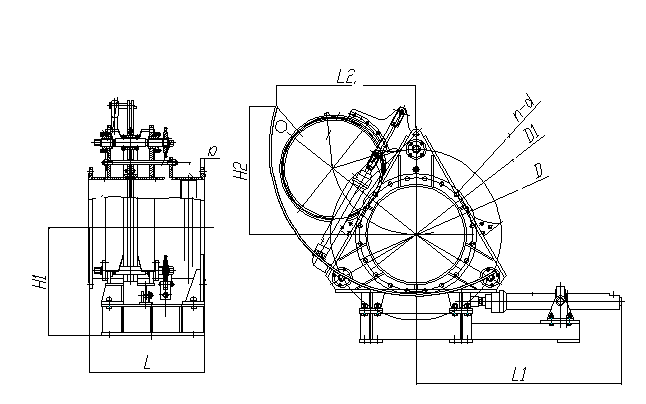

五.順酐專用噴吹翻板隔斷閥外形尺寸
?

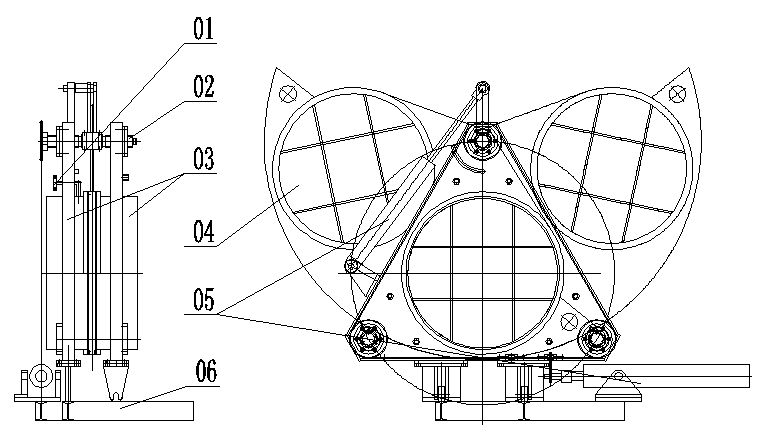

01噴吹裝置 02-絲杠副 03-閥體 04-閥板 05-驅動裝置 06-底座
?
DN | D | D1 | n-d | B | L | L1 | L2 | H1 | H2 |
600 | 755 | 705 | 20-26 | 20 | 600 | 1100 | 860 | 590 | 980 |
700 | 860 | 810 | 24-26 | 20 | 600 | 1286 | 990 | 690 | 1022 |
800 | 975 | 920 | 24-30 | 25 | 800 | 1499 | 1130 | 770 | 1138 |
900 | 1075 | 1020 | 24-30 | 25 | 800 | 1660 | 1220 | 880 | 1247 |
1000 | 1175 | 1120 | 28-30 | 30 | 900 | 1772 | 1365 | 980 | 1358 |
1200 | 1375 | 1320 | 32-30 | 32 | 900 | 1870 | 1570 | 1180 | 1450 |
1400 | 1575 | 1520 | 36-30 | 35 | 1000 | 2030 | 1730 | 1380 | 1560 |
1600 | 1790 | 1730 | 40-30 | 40 | 1000 | 2210 | 1890 | 1480 | 1670 |
1800 | 1990 | 1930 | 44-30 | 45 | 1100 | 2330 | 1960 | 1580 | 1780 |
六.順酐專用翻板隔斷閥安裝使用說明
1.順酐專用翻板隔斷閥安裝完畢后,應做支架固定閥門底座,在動作時閥門受力于支架上。
首先液動夾緊裝置把左右閥體松開閥體和閘板完全脫離,再開啟閥板液動裝置,閘板開啟或關閉,隨后再啟動液動夾緊裝置,檢查左右閥體是否緊貼在閥體上及液動裝置工作時限位開關是否工作。
2.橡膠密封圈不得與閥體粘連或發生硬摩擦,以防止損壞橡膠密封圈,破壞閥門的工作性能。
3.順酐專用翻板隔斷閥為敞開式閥門,左右閥體松開時,介質要外溢,為確保安全,在關閉時,請先關閉閥前的蝶閥,請采用通風和其他保證安全的措施,同時建議閥板下不能站人,以防萬一造成人員傷害。
?
