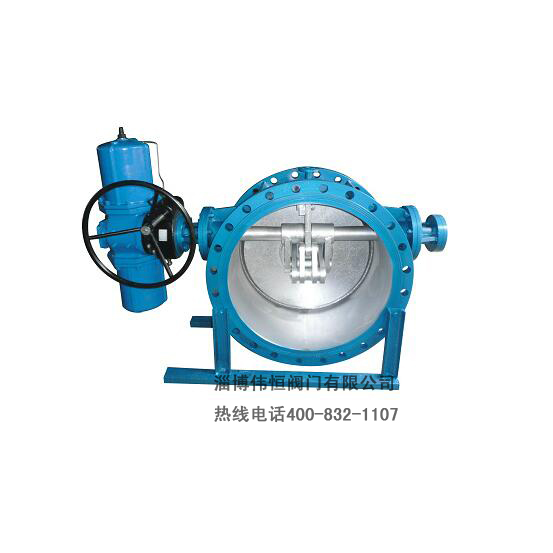

四連桿保溫蝶閥
適合介質:苯酐順酐及其它氣體、液體等
性能特點:
四連桿偏心翻板閥的最大優點為開啟式閥板先平移,與閥座脫離,然后再旋轉,因而它不易擦傷密封面,密封性能又好又可靠,且無磨損現象,加上四連桿偏心機構,閥關閉時因介質的作用越關越緊,開啟時迅速脫開,使用壽命長。
產品型號:BD3(6,9)40HPPL-6C BD3(6,9)40HPPL-10P BD3(6,9)40HPPL-16C
國家專利產品專利號:201320495922.5
適合介質:苯酐順酐及其它氣體、液體等
產品介紹
四連桿保溫蝶閥是我公司科研人員,結合苯酐生產工藝和多年的閥門制造經驗,開發的新一代保溫閥門,該產品適用于大口徑、大流量、低壓差、低泄漏量和無泄漏量,并具有較高的耐腐蝕和耐高溫性能,該閥啟閉迅速、調節精度高、密封可靠適用于苯酐、順酐等生產工藝中管道介質作調節或切斷的作用,也可用于其它氣體、液體等介質的控制。
正在使用四連桿保溫蝶閥的部分客戶:河北石家莊白龍化工,河北黃驊信諾立興,河南慶安集團
產品分析

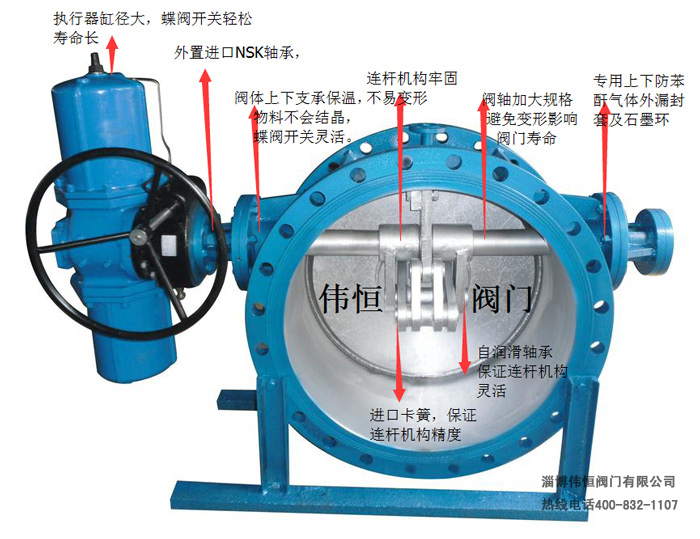

偉恒氣動四連桿保溫蝶閥PK其它品牌氣動四連桿保溫蝶閥
性能特點
四連桿偏心翻板閥的最大優點為開啟式閥板先平移,與閥座脫離,然后再旋轉,因而它不易擦傷密封面,密封性能又好又可靠,且無磨損現象,加上四連桿偏心機構,閥關閉時因而介質的作用越關越緊,開啟時迅速脫開,使用壽命長。
工作原理
四連桿保溫蝶閥主要由閥體部件和執行機構兩部分組成。閥體部件由閥體、夾套、閥板、軸、四連桿機構、填料函等零件組成。其中,閥體、閥板、夾套為鋼板焊接,結構輕巧。執行機構有氣動,電動,手動傳動方式,四連桿保溫蝶閥通過驅動裝置驅動閥軸,閥軸帶動連桿機構,通過連桿機構的運動帶動閥板啟閉。
應用范圍:主要用于大口徑、大流量、低壓差、低泄漏量和無泄漏量的場合以及其它氣體、液體等介質的控制。
技術參數
一、性能規范
產品型號 | 公稱壓力 | 夾套壓力 | 殼體試驗 | 密封試驗 | 適用溫度 | 適用介質 |
LSBD644HPPL-16C | 1.6Mpa | 1.6Mpa | 2.4Mpa | 1.76Mpa | ≤200℃ | 苯酐\順酐 |
二、主要零件的材質
零件名稱 | 材質 | 零件名稱 | 材質 |
閥體 | Q235 304 316L | 閥板 | Q235 304 316L |
閥座密封面 | 碳鋼堆焊硬質合金 | 四連桿件 | 304不銹鋼 |
軸承 | 進口NSK軸承 | 密封圈 | PTFE、 PPL |
閥桿 | 2Cr13 304 | 填料 | 硅橡膠 四氟盤根 |
外形尺寸:
注:01- 驅動裝置(氣動) 02-閥體 03-閥軸 04-連桿機構 05-蒸汽口
主要外形尺寸(以PN06法蘭為例):
DN | D | D1 | n-d | L | L1 | b | H | A | D0 |
400 | 580 | 525 | 16-30 | 310 | 835 | 36 | 1250 | 605 | 1/2 |
450 | 640 | 585 | 20-30 | 330 | 835 | 40 | 1550 | 665 | 1/2 |
500 | 715 | 650 | 20-34 | 350 | 835 | 44 | 1740 | 740 | 3/4 |
600 | 840 | 770 | 20-41 | 390 | 835 | 48 | 1865 | 865 | 3/4 |
700 | 910 | 840 | 24-41 | 430 | 1140 | 50 | 1935 | 935 | 3/4 |
800 | 1025 | 950 | 24-41 | 470 | 1140 | 52 | 2050 | 1050 | 1 |
900 | 1125 | 1050 | 28-41 | 510 | 1405 | 54 | 2150 | 1150 | 1 |
1000 | 1255 | 1170 | 28-48 | 550 | 1405 | 56 | 2280 | 1280 | 1 |
1200 | 1485 | 1390 | 32-54 | 630 | 1610 | 58 | 2510 | 1510 | 1 |
偉恒四連桿保溫蝶閥,啟閉迅速、調節精度高、密封可靠!
四連桿保溫蝶閥用在煤化工裝置或者尾氣焚燒上屬于重要調節或切斷閥門,在使用過程中容易出現開關不到位,密封不嚴問題造成介質泄漏,不但造成系統隱患,而且增加企業成本。
我們?cè)?jīng)碰到河南慶安的客戶,生產姚總,設備楊工他們公司苯酐裝置技改需采購大蝶閥,但是他們以前生產選用的是普通蝶閥一直有一個通病,主要表現在開關困難,密封不嚴,每次檢修都得維護大蝶閥,不但加大操作工工作量,而且造成維護費升高,始終沒有解決這個問題。
后來河南慶安化工的楊工通過網絡找到我們偉恒閥門,了解到我們四連桿保溫蝶閥在黃驊信諾使用情況,經過多次交流,對偉恒四連桿保溫蝶閥技術及工藝與其他廠家四連桿蝶閥做了多次比較,最終于2013年8月選購偉恒專利產品四連桿保溫蝶閥,經過兩年使用,發現偉恒四連桿保溫蝶閥不但開關靈活,密封嚴密,而且降低維護費用40%。
偉恒16年高品質四連桿蝶閥生產,知道客戶最需要什么
現在在企業轉型大環境下,很多冶金,煤化工,焦化,煤氣余熱發電,尾氣焚燒等廠家,為了選購到性價比四連桿蝶閥而煩惱,而偉恒閥門告訴您,只要您與偉恒客服聯系,將您的煩惱告訴我們,我們會為你提供性價比更高連桿閥門,讓你的憂慮全然不見。
如果您對以上四連桿閥門感興趣或有疑問,請致電免費熱線:400-832-1107
