冷煤氣專用蝶閥
介質溫度:30℃-50℃
性能特點:
1.開關靈活,安全可靠
2.維修保養容易
3.壽命長
產品介紹:
XLDM系列冷煤氣專用蝶閥,是在熱煤氣蝶閥的基礎上,結合客戶在熱臟煤氣中使用情況與建議,設計的一款冷煤氣專用蝶閥。
產品型號:XLDM304-2.5PPL / XLDM304-6PPL / XLRM304-10PPL
適合介質:冷煤氣
介質溫度:30℃-50℃
冷煤氣專用蝶閥:耐腐蝕,壽命長,啟閉靈活。
XLDM系列冷煤氣專用蝶閥,是在熱煤氣蝶閥的基礎上,結合客戶在熱臟煤氣中使用情況與建議,設計的一款冷煤氣專用蝶閥。我們,設計選用外置進口軸承,獨有的球形PPL軟密封除污設計,保證蝶閥開關靈活,密封嚴密,是煤氣站陶瓷以及氧化鋁,金屬鎂,立德粉行業更新?lián)Q代產品。
冷煤氣專用蝶閥通過蝸輪蝸桿等驅動裝置驅動閥軸,閥軸帶動蝶板轉動,達到啟閉閥門目的。該系列煤氣專用蝶閥由于閥體特殊設計及外置上下進口軸承,不但保證閥門開關靈活,而且拆裝維修方便。該系列煤氣蝶閥開啟時,由于球形PPL軟密封面的設計。
1.開關靈活,安全可靠

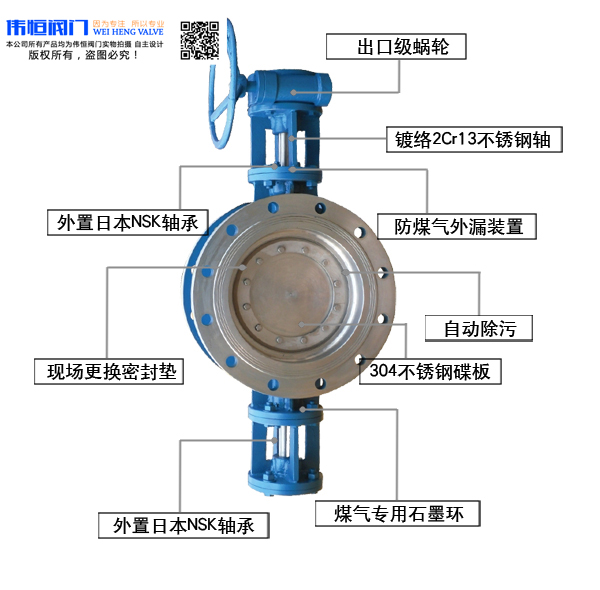

冷煤氣專用蝶閥,選用日本進口NSK軸承,閥體外置優化設計,介質中焦油等雜質與閥軸上下軸承不能直接接觸,避免閥軸抱死,開關靈活。球形線密封結構及獨特除污設計,保證閥門100%密封,獨特閥體設計,保證閥門任何角度開關都沒有影響,安全可靠。
2.維修保養容易
冷煤氣專用蝶閥,由于選用PPL軟密封及除污功能 ,因而維修保養容易,維修保養費用低。閥體特殊設計,保證蝶閥出現特殊情況或損壞時,拆裝更換方便容易。
3.壽命長
蝶閥的正常使用壽命,主要指閥門是否開關靈活,密封嚴密。而普通煤氣蝶閥軸套內置設計,容易造成開關費勁傳動裝置損壞,焦油等雜質在閥體內堆積造成閥門不能正常開關,無法密封。而選用日本進口NSK軸承及閥體外置優化設計,保證閥門開關靈活,球形PPL軟密封結構及獨特除污設計,現場可調整密封不但最大限度的保證閥門密封嚴密,而且延長壽命,降低維護費用。
應用范圍:應用于建材企業的陶瓷燒造輥道窯和隧道窯以及生產等。
冷煤氣專用蝶閥PK 其他品牌煤氣蝶閥
獨特結構設計PK:
密封性能PK:
工藝嚴謹安全PK:
精工打造優品PK:
一、性能規范
產品型號 | 公稱壓力 | 殼體試驗 | 密封試驗 | 適用溫度 | 適用介質 |
XRDM3(6.9)07(4)-1H | 0.1Mpa | 0.15Mpa | 0.11Mpa | ≤300℃ | 冷煤氣、及其他高溫含塵含污氣體。 |
XRDM3(6.9)07(4)-6P | 0.6Mpa | 0.9Mpa | 0.11Mpa | ≤500℃ | 冷煤氣、及其他高溫含塵含污氣體。 |
注:公稱壓力特指蝶閥法蘭連接尺寸,其密封試驗壓力常溫工況下(含出廠前密封試驗)為0.11MPa
二、主要零件的材質
零件名稱 | 材質 | 零件名稱 | 材質 |
閥體 | 碳鋼 不銹鋼 | 閥板 | 碳鋼 304不銹鋼 |
閥座密封面 | 碳鋼堆焊硬質合金 | 密封圈 | 304不銹鋼及石墨環 |
軸承 | 進口NSK軸承 | 填料 | 熱臟煤氣石墨環 |
閥桿 | 2Cr13 | 錐銷 | 304不銹鋼 |
接座 | 碳鋼 | 螺栓 | 304不銹鋼 |
外形尺寸:
注:01-蝸輪 02-前支座 03-閥體 04-閥軸 05-蝶板 06-后支座 07-定位蓋
主要外形尺寸(以PN06法蘭為例)XRDM304-6H DN100-1600 (密封試驗壓力0.25MPa,連接法蘭0.6MPa)
DN | D | D1 | L | H | H1 | H2 | b | n-d |
100 | 210 | 170 | 127 | 710 | 257 | 310 | 18 | 4-18 |
125 | 240 | 200 | 140 | 790 | 292 | 360 | 20 | 8-18 |
150 | 265 | 225 | 140 | 790 | 312 | 380 | 20 | 8-18 |
200 | 320 | 280 | 152 | 960 | 352 | 480 | 22 | 8-18 |
250 | 375 | 335 | 165 | 1040 | 412 | 500 | 24 | 12-18 |
300 | 440 | 395 | 178 | 1080 | 452 | 528 | 24 | 12-22 |
350 | 490 | 445 | 190 | 1130 | 472 | 558 | 26 | 12-22 |
400 | 540 | 495 | 216 | 1180 | 492 | 580 | 28 | 16-22 |
450 | 595 | 550 | 222 | 1410 | 528 | 788 | 30 | 16-22 |
500 | 645 | 600 | 229 | 1490 | 568 | 828 | 32 | 20-22 |
600 | 755 | 705 | 267 | 1600 | 638 | 898 | 36 | 20-26 |
700 | 860 | 810 | 292 | 1890 | 758 | 1038 | 40 | 24-26 |
800 | 975 | 920 | 318 | 1990 | 868 | 1028 | 44 | 24-30 |
900 | 1075 | 1020 | 330 | 2280 | 1008 | 1178 | 46 | 24-30 |
1000 | 1175 | 1120 | 410 | 2410 | 1128 | 1188 | 50 | 28-30 |
1200 | 1405 | 1340 | 470 | 2510 | 1188 | 1228 | 56 | 32-33 |
1400 | 1630 | 1560 | 530 | 2699 | 1208 | 1397 | 62 | 36-36 |
1600 | 1830 | 1760 | 600 | 2795 | 1279 | 1450 | 68 | 40-36 |
注:法蘭連接尺寸可根據客戶現場或要求修改
不同的車,加不同的油,冷煤氣,就用冷煤氣專用蝶閥,開關輕松靈活,密封嚴密,降低維護費用。
煤氣蝶閥在管道工程上屬于重要煤氣調節或切斷閥門,在使用過程中容易出現開關困難,密封不嚴不但造成很到安全隱患,而且增加維護成本。
我們曾經碰到寶鋼股份煙臺魯寶鋼管的客戶,采購部宋主管,他們公司環形爐技改煤氣煙氣采購用閥門,但是他們以前生產選用的是普通煤氣蝶閥一直有一個通病,主要表現在開關困難,密封不嚴,每6個月都得檢修一次,有時更換新蝶閥使用時間也不長,不但生產成本高,而且造成產品質量不穩定,而且前前后后換許多廠家始終沒有解決這個問題。
后來魯寶鋼管的宋工通過網絡找到我們偉恒閥門,了解到我們是專業做煤氣閥門的廠家,經過多次交流,并且對我們線密封煤氣專用蝶閥技術及工藝與他們使用蝶閥做了多次比較,,并且咨詢我們客戶,最終于2013年3月選購偉恒專利產品XDM304線密封煤氣專用蝶閥,經過兩年使用,發現偉恒線密封煤氣專用蝶閥開關靈活,密封嚴密,不但降低維護費用40%,而且產品質量更穩定。
偉恒16年高品質煤氣閥門生產,知道客戶最需要什么
現在在企業轉型大環境下,很多冶金,煤化工,焦化,煤氣余熱發電,尾氣焚燒等廠家,為了選購到性價比高煤氣蝶閥而煩惱,而偉恒閥門告訴您,只要您與偉恒客服聯系,將您的煩惱告訴我們,我們會為你提供性價比更高煤氣閥門,讓你的憂慮全然不見。
如果您對以上煤氣閥門感興趣或有疑問,請致電免費熱線:400-832-1107
偉恒16年高品質煤氣閥門堅守者——您身邊的煤氣閥門專家
