簡單介紹在閥門產業中煤氣蝶閥的產品型號如何表示的
淄博偉恒閥門有限公司8月4日訊:在當今的生產行業中,有很多的產業是需要使用到閥門的,最常見的就是煤氣上需要使用的閥門,煤氣蝶閥是一種使用最為廣泛的閥門產品了。好的產品自然是有著一套識別的方法。
煤氣蝶閥產品型號表示方法:
一單元: 閥門類別代號:D-蝶閥
二單元: 傳動方式代號:3-蝸輪傳動、9-電動、5-傘齒傳動、6-氣動、7-液動
三單元: 連接形式代號:7-對夾式、4-法蘭式、6-對悍式
四單元: 結構形式代號:1-中線型、2-雙偏心、3-三偏心
五單元: 密封面材料代號:H-合金鋼、F-聚四氟乙烯
六單元: 公稱壓力值
七單元: 閥體材料代號:C碳鋼、P-不銹鋼、R-鉻鎳鉬鋼
注: 1、在類別前加“D”低溫(≤-40℃)、“B”保溫、“S”伸縮蝶閥、“TL”脫硫蝶閥;
2、手柄的手動傳動,第二單元無需代號;
3、第五單元的閥座材料與閥體相同(即無需堆焊其它金屬)時,用W表示。
4、對于公稱壓力小于或等于1.6MPa的灰口鑄鐵閥門和公稱壓力大于或等于2.5MPa的碳素鋼閥門,第七單元可以省略 不標。
示例:D973F~16C表示三偏心對夾式電動四氟密封蝶閥,公稱壓力1.6MPa,碳鋼閥體,密封面嵌聚四氟乙烯。
示例:BD343H-25表示三偏心法蘭式蝸輪傳動金屬密封保溫蝶閥,公稱壓力2.5MPa,碳鋼閥體,密封面堆焊合金鋼 (一般為D507鉬)。
示例:D43Y-10P表示三偏心法蘭式手柄傳動金屬硬密封蝶閥,公稱壓力1.0MPa,不銹鋼閥體,密封面堆焊硬質合金。

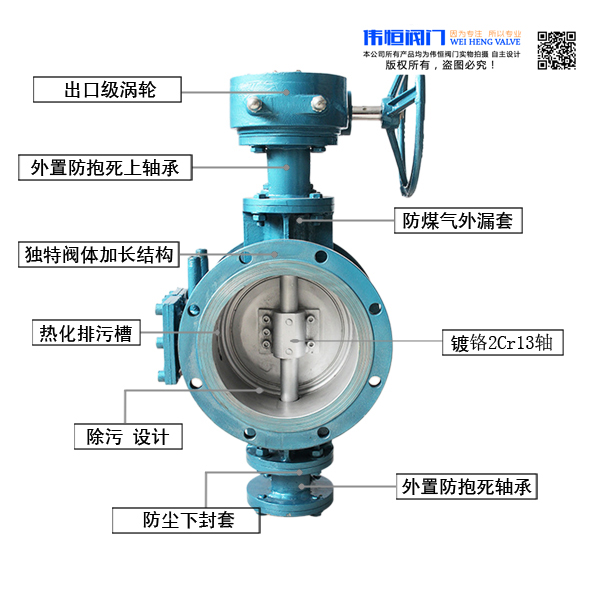

煤氣蝶閥細節圖:
如果您對淄博偉恒閥門有限公司生產研發的煤氣蝶閥(熱臟煤氣蝶閥、自動排污線密封煤氣蝶閥、高爐煤氣蝶閥、冷煤氣蝶閥等)感興趣,請聯系我們的在線客服,或者直接撥打偉恒免費咨詢熱線:400-832-1107,歡迎來廠考察(淄博偉恒閥門有限公司整理報道)
