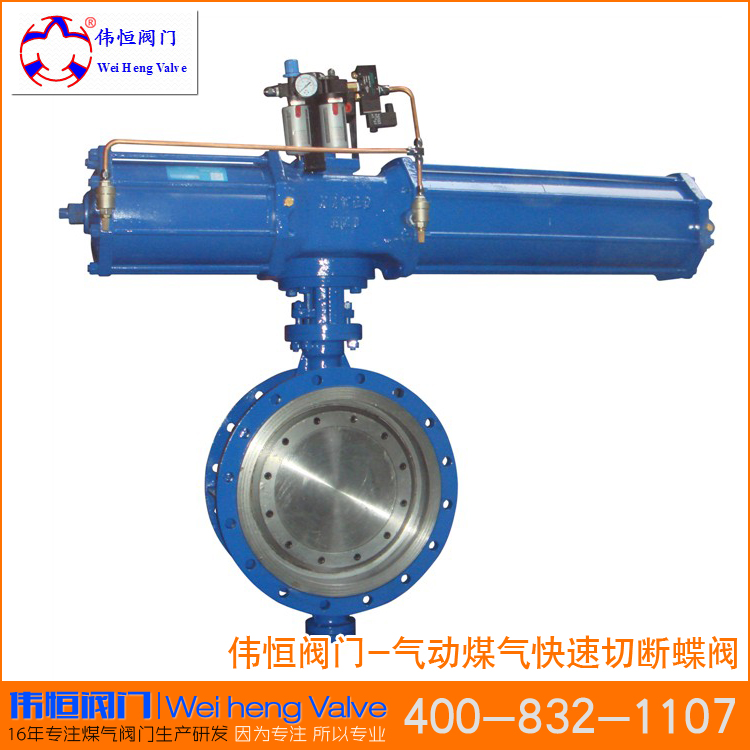

氣動快速切斷蝶閥KD647X;KD647H
應用范圍:煤氣加熱爐、煤氣鍋爐及各種工業然氣鍋爐中
適用溫度:≤200°
掃一掃二維碼 手機查看《氣動煤氣快速切斷蝶閥》
產品型號:KD647X-1C / KD647H-1C
應用范圍:加熱爐煤氣、高爐煤氣、轉爐煤氣、煤氣發生爐煤氣等
適用溫度:200℃-450℃
本系列蝶閥是在吸收國內外技術的基礎上,根據用戶的實際工況而設計的新一代快速切斷蝶閥,它由防爆電磁閥過濾器回訊器氣動裝置及蝶閥組合而成,適用于加熱爐煤氣、高爐煤氣、轉爐煤氣、除塵管道等可燃性氣體管道中要求快速切斷場合。因它采用特殊的耐腐蝕性材料及高新技術阻止煙塵進入軸套,達到蝶閥開關靈活不卡死,經過客戶多年的使用,效果顯著。

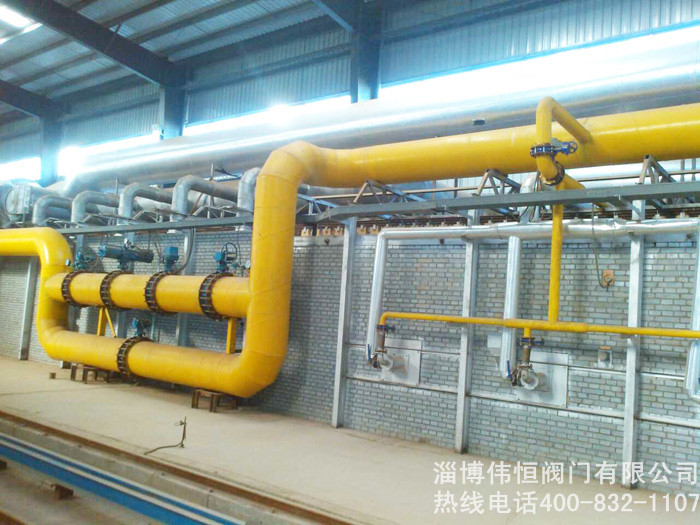

正在使用偉恒氣動煤氣快速切斷蝶閥部分客戶:山西晉陽耐火材料廠,山西佳昕耐火材料有限公司,沾化慶祥金屬材料有限公司
氣動煤氣快速切斷蝶閥上的有單作用(雙作用)氣動裝置,由單作用(雙作用)氣缸.活塞.連桿.箱體輸出軸等零件組成的機械傳動機構和電磁閥.過濾減壓閥等控制元件組成。當氣動執行裝置與電路和系統氣源接通后,電磁閥接收到24V電壓信號轉換成輸出氣壓力,使壓縮空氣進入缸體一端,推動活塞向另一端移動,活塞通過連桿等零件帶動輸出軸運轉實現閥門快速啟閉。同時回訊器根據閥門的啟閉位置來反饋輸出的控制信號正確定位。
氣動煤氣快速切斷蝶閥:氣動切斷快,密封性能好,無泄漏
閥體部分(煤氣專用蝶閥)閥桿采用鍍鉻處理,填料為高溫石墨,并且在上下軸之間經過特殊工藝處理,裝配防銹死裝置。經過這些特殊工藝之后閥門具備耐腐蝕、抗焦油、還具備有限防止煙塵進入軸承內,從而保證閥門開關靈活不卡死,在管道中起到截?cái)嘟橘|(zhì)的作用。
煤氣氣動快速切斷蝶閥結構特點:
(1)采用氟橡膠密封圈,密封性能好,無泄漏;
(2)采用雙偏心球形密封結構,密封副磨損自動補嘗功能:
(3)采用單(雙)作用氣缸推動,啟閉力矩大、動作速度快,閥門啟閉迅速,流阻損失小啟閉時間3-5秒。
(4)氣缸采用緩沖設計,提高了使用壽命;氣缸上裝有消聲器,以減小噪音對環境的污染。
一、主要性能參數
名稱 | 煤氣氣動快速切斷蝶閥 | 規格 |
型號 | KD647FX(H)-1C | DN200-2400 |
公稱壓力 | 0.10 | MPa |
殼體試驗壓力 | 0.15 | |
密封試驗壓力 | 0.11 | |
適用溫度 | ≤120、≤200、≤425 | ℃ |
適用介質 | 加熱爐煤氣、高爐煤氣、轉爐煤氣、煤氣發生爐煤氣等 | |
電源電壓 | 220V AC 50Hz | |
切斷時間 | S≤3-5秒 |
二、主要零件材料
零件名稱 | 閥體、蝶板 | 密封圈 | 閥座 | 填料 |
材料 | 碳鋼 | 橡膠、不銹鋼 | 不銹鋼 | 橡膠、柔性石墨 |
三、執行標準:
1、設計制造:GB12238;
2、法蘭連接尺寸;GB9115;
3、檢驗和試驗:GB/T13927

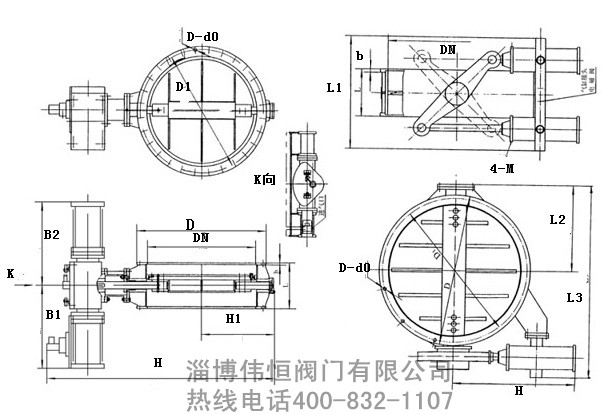

四、外形尺寸:

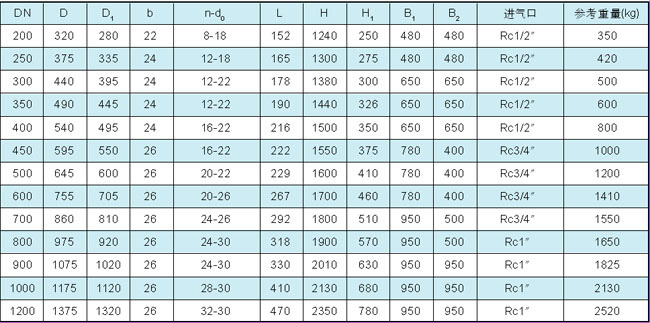

KD641FX-1C DN200-1200外形尺寸

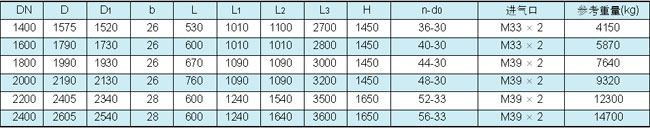

KD641FX-1C DN1400-2400外形尺寸
偉恒17年專注煤氣閥門生產研發,知道客戶最需要什么
現在在企業轉型大環境下,很多冶金,煤化工,焦化,煤氣余熱發電,尾氣焚燒等廠家,為了選購到更好的煤氣蝶閥而煩惱,而偉恒閥門告訴您,只要您與偉恒客服聯系,將您的煩惱告訴我們,我們會為你提供性價比更高煤氣閥門,讓你的憂慮全然不見。
如果您對以上氣動快速切斷蝶閥感興趣或有疑問,請致電咨詢熱線:400-832-1107
偉恒17年煤氣閥門堅守者——您身邊的煤氣閥門專家
