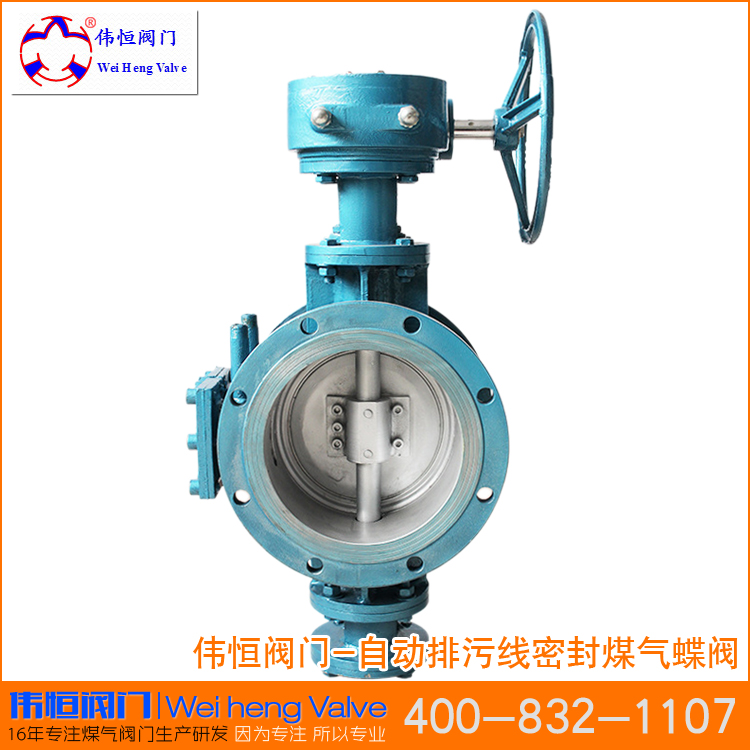

自動排污線密封煤氣專用蝶閥XPDM304
產品型號:XPDM304系列
專 利 號:ZL201320492702.7
應用范圍:主要用于煤制氣、冶金、焦化等行業的制氣和燃?xì)廨斉涔芫W(wǎng)上。
適合介質:焦?fàn)t煤氣、高爐煤氣、發生爐煤氣、水煤氣、油煤氣等各種污氣體,及液化氣、天然氣礦井瓦斯氣等潔凈氣體。
產品介紹:XPDM系列自動排污線密封煤氣專用蝶閥是淄博偉恒閥門技術人員,吸收國外最新煤氣閥門技術并結合國內焦化行業普通煤氣蝶閥使用中出現問題,潛心開發出的具有國內領先技術水平,擁有多項自主專利技術的最新焦化廠煤氣專用除焦油蝶閥,該系列煤氣蝶閥,具有多項傳統焦化行業蒸汽噴吹蝶閥無法比擬的優點,獨特閥門設計不但安全可靠而且維護檢修方便,除污及排污設計,使企業生產成本低,是焦化.鋼鐵.煤化工及其他含塵煙氣.焦油及其他雜質煤氣系統的更新?lián)Q代產品。
自動排污線密封煤氣專用蝶閥:密封好,壽命長,檢修方便。

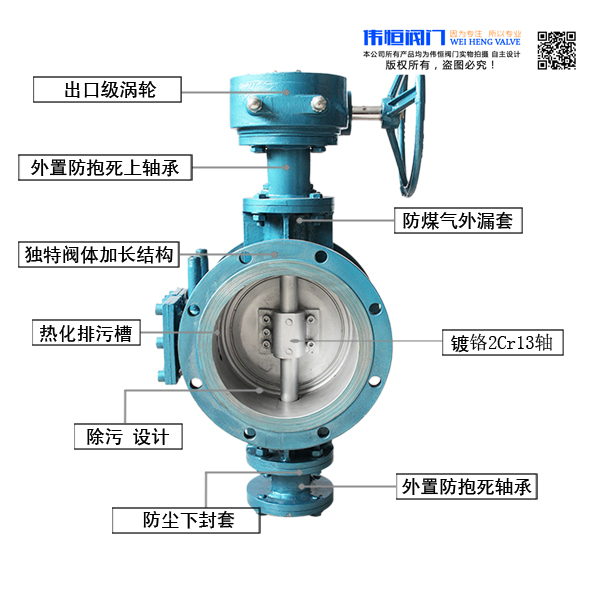

自動排污線密封煤氣專用蝶閥通過驅動裝置驅動閥軸,閥軸帶動蝶板轉動,達到啟閉閥門目的。該系列煤氣專用蝶閥由于閥體特殊設計,保證閥門拆裝維修方便,熱化排污槽設計,保證污物雜質及時排除,閥門靈活啟閉。該系列煤氣蝶閥開啟時,由于球形線密封面的設計,使得蝶板在極短時間內脫開密封座,從而減少摩擦。關閉時蝶板與閥體密封座形成線密封及獨特除污設計,保證100%的密封。帶排污槽線密封煤氣專用蝶閥可以與手動,電動,氣動驅動裝置連接實現遠距離控制?! ?/p>
1.開關靈活,安全可靠。
自動排污線密封煤氣專用蝶閥,選用日本進口NSK軸承,閥體外置優化設計,介質中焦油等雜質與閥軸上下軸承不能直接接觸,避免閥軸抱死,開關靈活。球形線密封結構及獨特除污設計,保證閥門100%密封,熱化排污及獨特閥體設計,保證閥門任何角度開關都沒有影響,安全可靠?! ?/p>
2.維修保養容易
自動排污線密封煤氣專用蝶閥,由于增加除污及熱化排污槽,可以隨時排除焦油等雜質,不用從管道拆裝閥門 ,因而維修保養時較容易,維修保養費用低。閥體加長設計,保證蝶閥出現特殊情況或損壞時,拆裝更換方便容易,如無需停產?! ?/p>
3.壽命長

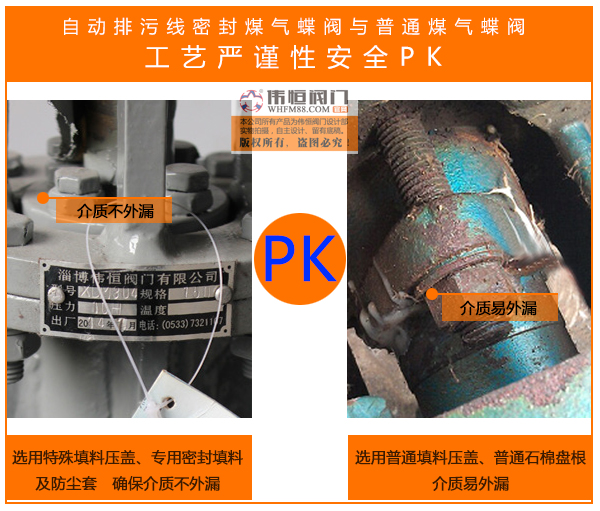

煤氣蝶閥的正常使用壽命,主要指是否開關靈活,閥門密封嚴密。而焦化行業選用普通噴吹蝶閥軸套內置設計,容易造成開關費勁傳動裝置損壞,焦油等雜質在閥體內堆積造成閥門不能正常開關,無法密封。而選用日本進口NSK軸承及閥體外置優化設計,保證閥門開關靈活,球形線密封結構及獨特除污排污設計,現場可更換密封圈最大限度的保證閥門密封嚴密。
4.結構簡單,價格便宜?!?/span>
相比較煤氣閘閥自動排污線密封煤氣專用蝶閥重量輕,開關輕松,價格便宜。
一、性能規范
產品型號 | 公稱壓力 | 殼體試驗 | 密封試驗 | 適用溫度 | 適用介質 |
XPDM304-1H | 0.1Mpa | 0.15Mpa | 0.11Mpa | ≤300℃ | 焦化煤氣、高爐煤氣、發生爐煤氣、水煤氣、油煤氣等各種污氣體。 |
XPDM304-6P | 0.6Mpa | 0.9Mpa | 0.11Mpa | ≤300℃ | 焦化煤氣、高爐煤氣、發生爐煤氣、水煤氣、油煤氣等各種污氣體。 |
二、主要零件的材質
零件名稱 | 材質 | 零件名稱 | 材質 |
閥體 | 碳鋼 不銹鋼 | 閥板 | 碳鋼 304不銹鋼 |
閥座密封面 | 碳鋼堆焊硬質合金 | 密封圈 | 304不銹鋼及石墨環 |
軸承 | 進口NSK軸承 | 填料 | 高溫石墨環 |
閥桿 | 2Cr13 | 錐銷 | 304不銹鋼 |
接座 | 碳鋼 | 螺栓 | 304不銹鋼 |

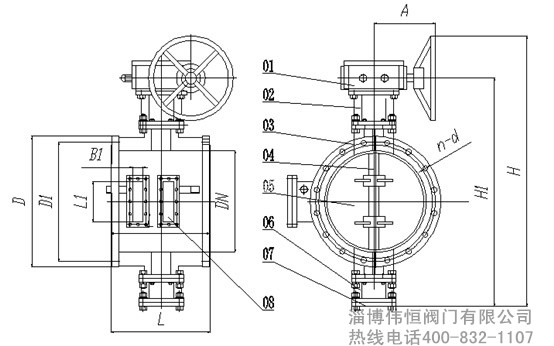

三、外形尺寸:
01- 蝸輪 02-前支座 03-閥體 04-閥軸 05-蝶板 06-后支座 07-定位蓋 08-熱化排污孔
主要外形尺寸(以PN06法蘭為例)
DN | D | D1 | n-d | L | B1 | L1 | H | H1 | A |
200 | 320 | 280 | 8-18 | 200 | 30 | 80 | 960 | 820 | 188 |
300 | 440 | 395 | 12-22 | 298 | 50 | 150 | 1080 | 920 | 215 |
400 | 540 | 495 | 16-22 | 396 | 100 | 200 | 1180 | 1005 | 254 |
500 | 645 | 600 | 20-22 | 499 | 100 | 200 | 1490 | 1290 | 278 |
600 | 755 | 705 | 20-26 | 582 | 120 | 300 | 1600 | 1400 | 278 |
700 | 860 | 810 | 24-26 | 677 | 140 | 350 | 1890 | 1630 | 275 |
800 | 975 | 920 | 24-30 | 790 | 180 | 450 | 1990 | 1714 | 305 |
900 | 1075 | 1020 | 24-30 | 905 | 200 | 490 | 2280 | 1927 | 305 |
1000 | 1175 | 1120 | 28-30 | 1010 | 250 | 540 | 2410 | 2057 | 380 |
1200 | 1405 | 1340 | 32-33 | 1180 | 300 | 560 | 2564 | 2135 | 384 |
1400 | 1630 | 1560 | 36-36 | 1375 | 350 | 630 | 2680 | 2380 | 516 |
1600 | 1830 | 1760 | 40-36 | 1585 | 400 | 700 | 2870 | 2575 | 579 |
自動排污線密封煤氣蝶閥在管道工程上屬于重要煤氣切斷閥門,在使用過程中容易出現開關困難,密封不嚴不但造成很到安全隱患,而且增加維護成本。
我們?cè)?jīng)碰到山西陽光焦化集團,采購部宋主管,他們焦化廠技術改造采購用閥門,但是他們以前生產選用的是煤氣閘閥一直有一個通病,主要表現在閘閥笨重開關困難,占用空間大,普通蝶閥用于荒煤氣密封不嚴容易積灰,有時更換新蝶閥使用時間也不長,不但生產成本高,而且造成產品質量不穩定,而且前前后后咨詢?cè)S多廠家始終沒有解決這個問題。
后來陽光焦化技術中心的李工通過網絡找到我們偉恒閥門,了解到我們是專業做煤氣閥門的廠家,經過多次交流,并且對我們自動排污線密封煤氣專用蝶閥技術及工藝與他們使用蝶閥做了多次比較,并且咨詢我們客戶,最終選購偉恒專利產品自動排污線密封煤氣專用蝶閥。
偉恒16年高品質煤氣閥門生產,知道客戶最需要什么
現在在企業轉型大環境下,很多冶金,煤化工,焦化,煤氣余熱發電,尾氣焚燒等廠家,為了選購到性價比高煤氣蝶閥而煩惱,而偉恒閥門告訴您,只要您與偉恒客服聯系,將您的煩惱告訴我們,我們會為你提供性價比更高煤氣閥門,讓你的憂慮全然不見。
如果您對以上煤氣閥門感興趣或有疑問,請致電免費熱線:400-832-1107
偉恒16年高品質煤氣閥門堅守者——您身邊的煤氣閥門專家
