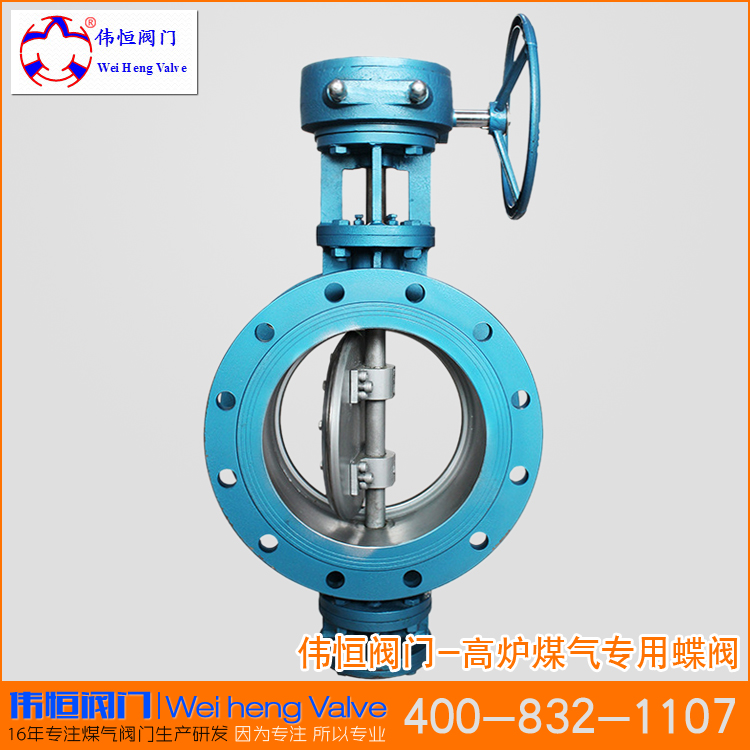

高爐煤氣蝶閥XGDM304
介質溫度:50℃-250℃
性能特點:
1.開關靈活,安全可靠
2.維修保養容易
3.壽命長
產品介紹:
XGDM系列高爐煤氣專用蝶閥,是在冷煤氣蝶閥的基礎上,設計的一款煤氣專用蝶閥。選用外置進口軸承,球形PPL軟密封除污設計,保證蝶閥開關靈活,密封嚴密,是冶金企業的替代產品。
掃一掃二維碼 手機查看《高爐煤氣蝶閥》
產品型號:XGDM304-2.5PPL / XGDM304-6PPL / XGDM304-10PPL
適合介質:高爐煤氣
介質溫度:50℃-250℃
應用范圍:應用于建材企業的陶瓷燒造以及輥道窯和隧道窯生產等。
XGDM系列高爐煤氣專用蝶閥,是在冷煤氣蝶閥的基礎上,,設計的一款煤氣專用蝶閥。選用外置進口軸承,球形PPL軟密封除污設計,保證蝶閥開關靈活,密封嚴密,是冶金企業的替代產品。

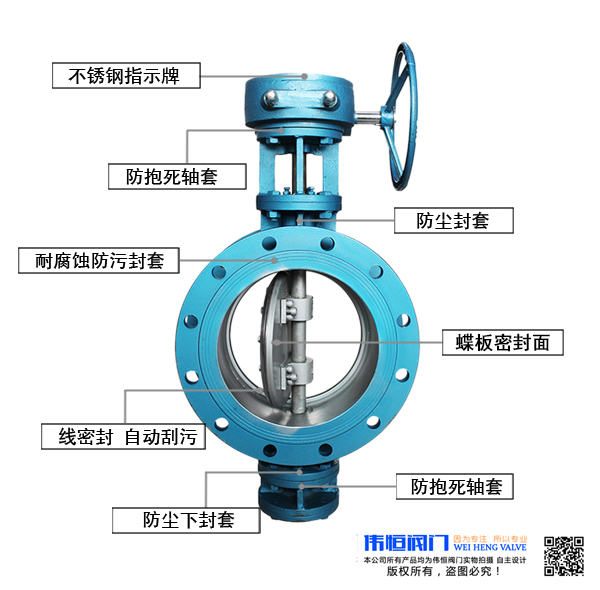

高爐煤氣專用蝶閥通過蝸輪蝸桿等驅動裝置驅動閥軸,閥軸帶動蝶板轉動,達到啟閉閥門目的。該系列煤氣專用蝶閥由于閥體特殊設計及外置上下進口軸承,不但保證閥門開關靈活,而且拆裝維修方便。該系列煤氣蝶閥開啟時,優于球形PPL軟密封面的設計。
1.開關靈活,安全可靠
高爐煤氣專用蝶閥,選用日本進口NSK軸承,閥體外置優化設計,介質中灰塵等雜質與閥軸上下軸承不能直接接觸,避免閥軸抱死,開關靈活。球形線密封結構及除污設計,保證閥門100%密封,閥體設計保證閥門任何角度開關都沒有影響,安全可靠。
2.維修保養容易
高爐煤氣專用蝶閥,采用PPL軟密封及除污結構 ,因而維修保養容易,維護費低。閥體特殊設計,保證蝶閥出現特殊情況或損壞時,拆裝更換方便容易。
3.壽命長
蝶閥的正常使用壽命,主要指閥門是否開關靈活,密封嚴密。而普通煤氣蝶閥軸套內置設計,容易造成開關費勁傳動裝置損壞,煤灰等雜質在閥體內堆積造成閥門不能正常開關,無法密封。而選用日本進口NSK軸承及閥體外置優化設計,保證閥門開關靈活,球形PPL軟密封結構及獨特除污設計,現場可調整密封不但最大限度的保證閥門密封嚴密,而且延長壽命,降低維護費用。
高爐煤氣專用蝶閥PK 其他品牌煤氣蝶閥
一、性能規范
產品型號 | 公稱壓力 | 殼體試驗 | 密封試驗 | 適用溫度 | 適用介質 |
XGDM3(6.9)07(4)-2.5PPL | 0.25Mpa | 0.375Mpa | 0.11Mpa | ≤300℃ | 高爐煤氣轉爐煤氣、及其他高溫含塵含污氣體。 |
XGDM3(6.9)07(4)-6P | 0.6Mpa | 0.9Mpa | 0.11Mpa | ≤500℃ | 高爐煤氣轉爐煤氣、及其他高溫含塵含污氣體。 |
注:公稱壓力特指蝶閥法蘭連接尺寸,其密封試驗壓力常溫工況下(含出廠前密封試驗)為0.11MPa
二、主要零件的材質
零件名稱 | 材質 | 零件名稱 | 材質 |
閥體 | 碳鋼 不銹鋼 | 閥板 | 碳鋼 304不銹鋼 |
閥座密封面 | 碳鋼堆焊硬質合金 | 密封圈 | 304不銹鋼及石墨環 |
軸承 | 進口NSK軸承 | 填料 | 熱臟煤氣石墨環 |
閥桿 | 2Cr13 | 錐銷 | 304不銹鋼 |
接座 | 碳鋼 | 螺栓 | 304不銹鋼 |
外形尺寸:
注:01-蝸輪 02-前支座 03-閥體 04-閥軸 05-蝶板 06-后支座 07-定位蓋
主要外形尺寸(以PN06法蘭為例)XRDM304-6H DN100-1600 (密封試驗壓力0.25MPa,連接法蘭0.6MPa)
DN | D | D1 | L | H | H1 | H2 | b | n-d |
100 | 210 | 170 | 127 | 710 | 257 | 310 | 18 | 4-18 |
125 | 240 | 200 | 140 | 790 | 292 | 360 | 20 | 8-18 |
150 | 265 | 225 | 140 | 790 | 312 | 380 | 20 | 8-18 |
200 | 320 | 280 | 152 | 960 | 352 | 480 | 22 | 8-18 |
250 | 375 | 335 | 165 | 1040 | 412 | 500 | 24 | 12-18 |
300 | 440 | 395 | 178 | 1080 | 452 | 528 | 24 | 12-22 |
350 | 490 | 445 | 190 | 1130 | 472 | 558 | 26 | 12-22 |
400 | 540 | 495 | 216 | 1180 | 492 | 580 | 28 | 16-22 |
450 | 595 | 550 | 222 | 1410 | 528 | 788 | 30 | 16-22 |
500 | 645 | 600 | 229 | 1490 | 568 | 828 | 32 | 20-22 |
600 | 755 | 705 | 267 | 1600 | 638 | 898 | 36 | 20-26 |
700 | 860 | 810 | 292 | 1890 | 758 | 1038 | 40 | 24-26 |
800 | 975 | 920 | 318 | 1990 | 868 | 1028 | 44 | 24-30 |
900 | 1075 | 1020 | 330 | 2280 | 1008 | 1178 | 46 | 24-30 |
1000 | 1175 | 1120 | 410 | 2410 | 1128 | 1188 | 50 | 28-30 |
1200 | 1405 | 1340 | 470 | 2510 | 1188 | 1228 | 56 | 32-33 |
1400 | 1630 | 1560 | 530 | 2699 | 1208 | 1397 | 62 | 36-36 |
1600 | 1830 | 1760 | 600 | 2795 | 1279 | 1450 | 68 | 40-36 |
注:法蘭連接尺寸可根據客戶現場或要求修改
不同的煤氣,加不同的煤氣蝶閥,高爐煤氣,就用高爐煤氣專用蝶閥,開關靈活,密封嚴密,壽命長。
高爐煤氣專用蝶閥在冶金及陶瓷管道工程上屬于重要的煤氣調節或切斷閥門,在使用過程中容易出現開關困難,密封不嚴不但造成很到安全隱患,而且增加維護成本。
我們?cè)?jīng)碰到沾化慶祥金屬材料客戶,采購部王主管,他們公司高爐煤氣發電項目技改,但是他們以前工程總包時選用的是普通煤氣蝶閥一直有一個通病,主要表現在因除塵問題管道積灰蝶閥開關困難,密封不嚴,每6個月都得檢修一次,有時更換新蝶閥使用時間也不長,不但生產成本高,而且造成產品質量不穩定,前前后后換許多廠家始終沒有解決這個問題。
后來他們公司技術部的宋工通過網絡找到我們偉恒閥門,了解到我們是專業做煤氣閥門的廠家,經過多次交流,并且對我們高爐煤氣專用蝶閥技術及工藝與他們使用蝶閥做了多次比較,,并且咨詢我們客戶,最終于選購偉恒產品高爐煤氣專用蝶閥,經過兩年使用,發現偉恒高爐煤氣專用蝶閥開關靈活,密封嚴密,不但降低維護費用,而且產品質量更穩定,壽命更長。
偉恒17年煤氣閥門生產研發,知道客戶最需要什么
現在在企業轉型大環境下,很多冶金,煤化工,焦化,煤氣余熱發電,尾氣焚燒等廠家,為了選購到更好的煤氣蝶閥而煩惱,而偉恒閥門告訴您,只要您與偉恒客服聯系,將您的煩惱告訴我們,我們會為你提供更好的煤氣閥門,讓你的憂慮全然不見。
如果您對以上煤氣閥門感興趣或有疑問,請致電咨詢熱線:400-832-1107
偉恒17年煤氣閥門堅守者——您身邊的煤氣閥門專家
