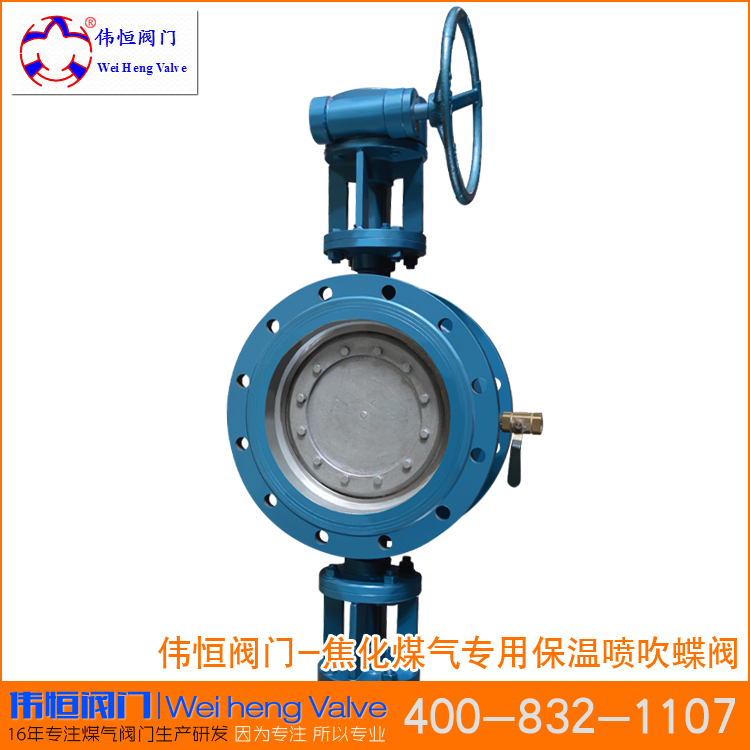

焦化煤氣保溫噴吹蝶閥MPBDP343F4;MPBDP343H
掃一掃二維碼 手機查看《焦化煤氣保溫噴吹蝶閥》
產品型號:MPBDP343F4-2.5C/MPBDP343H-2.5C/MPBDP343F4-6C/MPBDP343H-6C
適合介質:高爐煤氣、焦化煤氣、煤氣發生爐煤氣及含油氣體
介質溫度:200℃~400℃
介質溫度:煤氣發生爐、高爐、焦化行業
產品介紹:此產品是我廠技術人員在線密封煤氣蝶閥基礎上 , 根據用戶需要研制開發的新產品 , 它既可使用于煤氣發生爐煤氣 , 又可使用于高爐煤氣 , 特別是焦化煤氣 , 具有密封可靠 , 耐高溫、耐腐蝕,能更徹底清除粘附于密封面上的粉煤灰,煤焦油等物品。
焦化煤氣專用保溫噴吹煤氣蝶閥:清除焦油徹底,密封嚴,啟閉靈活。

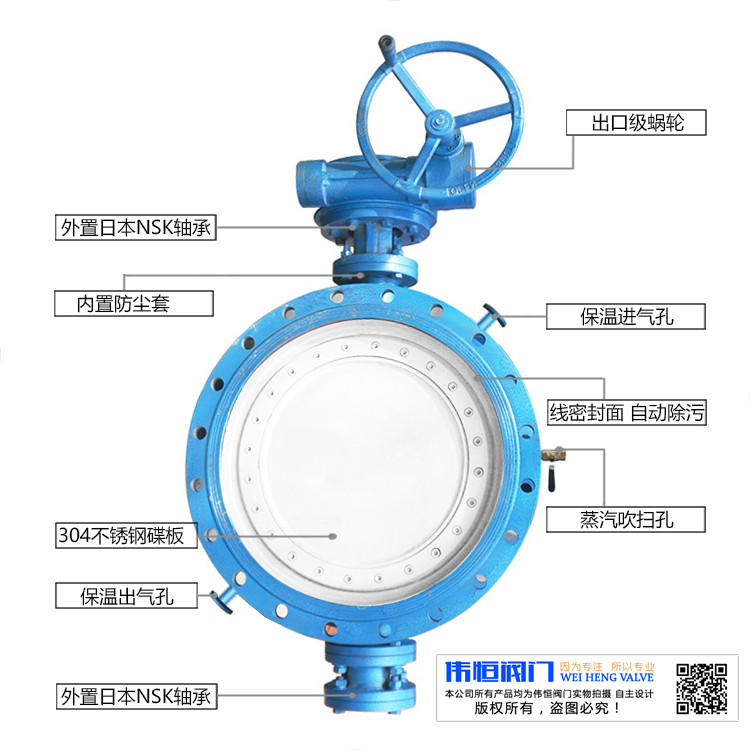

保溫噴吹煤氣蝶閥外部設有保溫夾套,內部有噴吹裝置啟閉時通過驅動裝置驅動閥軸,閥軸帶動蝶板啟閉。蝶閥啟閉前,通過蝶閥外部保溫夾套先通入蒸汽預熱使粘附在閥體及閥板上的雜質軟化,再通過閥體內部噴吹裝置吹掃閥體及閥板密封面雜質,能更徹底清除粘附于密封面上的粉煤灰,煤焦油等物品,達到煤氣蝶閥100%密封。保溫噴吹煤氣蝶閥可以與手動,電動,氣動驅動裝置連接實現現場及遠距離控制?!?/span>

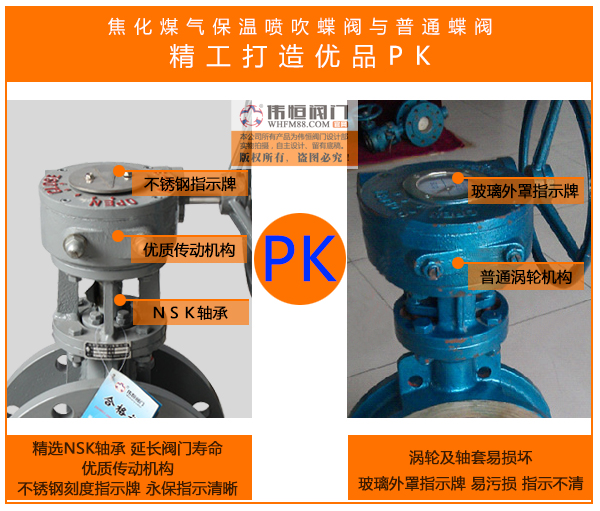

1.閥體軸頭兩端采用雙重密封,結合各種煤氣特點我們在蝶閥閥體軸頭兩端原來密封基礎上又加入煤氣專用防塵裝置,避免粉煤灰塵滲入閥門兩端軸頭,減小閥門開啟關閉力矩,延長閥門使用壽命?! ?/p>

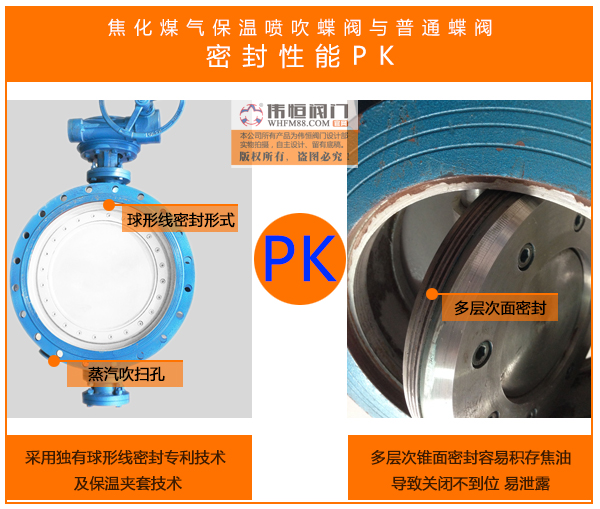

2.閥門增加保溫噴吹裝置,通過閥體外夾套保溫,當外界溫度降低時防止煤焦油變固體沾附在密封面,閥體內增加噴吹裝置通過閥體上噴吹閥門向閥體內通入蒸氣,通過閥體內循環上均布噴嘴向粘附于密封面上的煤焦油,粉煤灰等雜質,吹掃,保證閥門輕松啟閉及有效密封。
3結構簡單可靠,重量輕,操作方便,流阻小、流通量大,避免高溫膨脹。

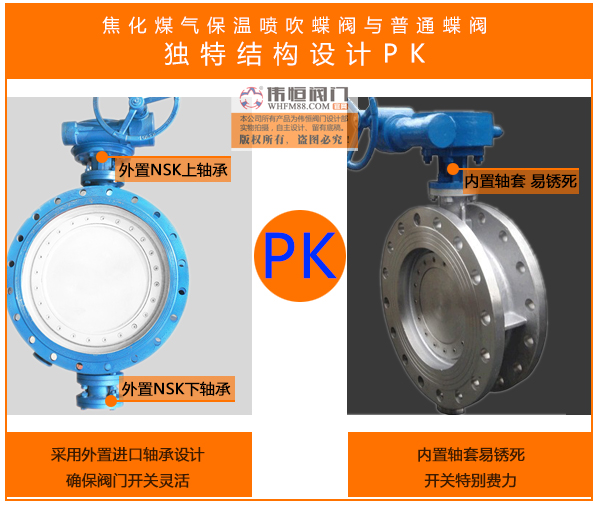

4.采用專有的防抱死裝置可以延長閥門的使用壽命。
性能規范:
產品型號 | 公稱壓力 | 殼體試驗 | 密封試驗 | 適用溫度 | 適用介質 |
MPBDP343F4-2.5C | 0.25MPa | 0.375MPa | 0.275MPa | ≦ 200 ℃ | 煤氣發生爐煤氣 . 高爐煤氣 . 焦化煤氣及含油氣體 |
MPBDP343H-2.5C | 0.25MPa | 0.375MPa | 0.275MPa | ≦ 400 ℃ | 煤氣發生爐煤氣 . 高爐煤氣 . 焦化煤氣及含油氣體 |
MPBDP343F4 -6C | 0.6MPa | 0.9MPa | 0.66MPa | ≦ 200 ℃ | 煤氣發生爐煤氣 . 高爐煤氣 . 焦化煤氣及含油氣體 |
MPBDP343H-6C | 0.6MPa | 0.9MPa | 0.66MPa | ≦ 400 ℃ | 煤氣發生爐煤氣 . 高爐煤氣 . 焦化煤氣及含油氣體 |
• 蝶閥連接法蘭按 EB/T9113.1-200 , GB/T9113.8-1988 標準。
• 蝶閥結構長度按 GB12221-89 的標準。
主要零件的材質
零件名稱 | 材質 | 零件名稱 | 材質 |
閥體 | 碳鋼( WCB ) | 軸承 | 日本進口NSK |
蝶板 | 碳鋼 | 填料 | 煤氣專用石墨填料 |
閥座及密封面 | 不銹鋼 .F4 塑料 . 硬質合金 | 閥桿、錐肖 | 不銹鋼 |

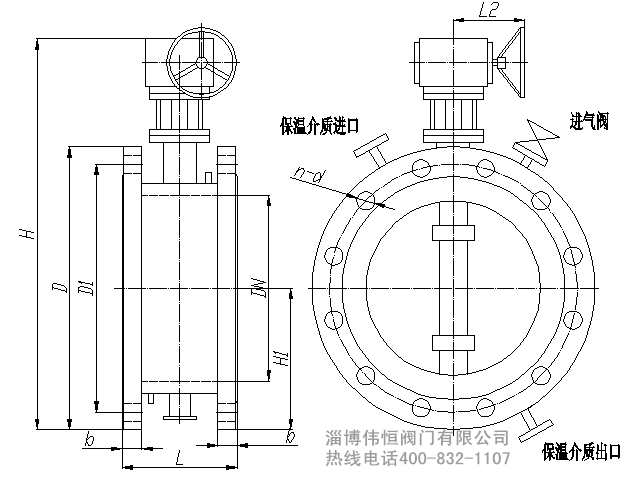

外形尺寸
公稱通徑 | 公稱壓力: 0.6 Mpa | ||||||
D | D 1 | D 2 | bmin | L | d 吹掃管 | n- ∮ d | |
300 | 440 | 395 | 363 | 24 | 178 | 3/8 | 12- ∮ 22 |
350 | 490 | 445 | 413 | 24 | 190 | 3/8 | 12- ∮ 22 |
400 | 540 | 495 | 463 | 24 | 216 | 3/8 | 16- ∮ 22 |
450 | 595 | 550 | 518 | 24 | 222 | 1/2 | 16- ∮ 22 |
500 | 645 | 600 | 568 | 26 | 229 | 1/2 | 20- ∮ 22 |
600 | 755 | 705 | 667 | 26 | 267 | 1/2 | 20- ∮ 26 |
700 | 860 | 810 | 772 | 28 | 292 | 3/4 | 24- ∮ 26 |
800 | 975 | 920 | 878 | 32 | 318 | 3/4 | 24- ∮ 30 |
900 | 1075 | 1020 | 978 | 36 | 330 | 3/4 | 24- ∮ 30 |
1000 | 1175 | 1120 | 1078 | 40 | 410 | 1 〞 | 28- ∮ 30 |
1200 | 1375 | 1320 | 1280 | 42 | 470 | 1 〞 | 32- ∮ 30 |
焦化煤氣專用保溫噴吹蝶閥在焦化廠工程上屬于重要煤氣切斷閥門,在使用過程中容易出現蒸汽吹掃不徹底焦油粘在密封面上開關困難,密封不嚴不但造成很大安全隱患,而且增加維護成本。
我們曾經碰到萊蕪九羊集團山東寶鼎煤焦化的客戶,采購部李主管,他們焦化廠技改需采購噴吹蝶閥,但是他們以前生產選用的噴吹蝶閥一直有一個通病,主要表現冬天外界溫度低,焦油噴吹不徹底粘在密封面使得蝶閥密封不嚴,開關困難,不但增加生產成本,而且造成產品質量不穩定,前前后后換許多廠家始終沒有解決這個問題。
后來山東寶鼎煤焦化李工通過網絡找到我們偉恒閥門,了解到我們是專業做煤氣閥門的廠家,經過多次交流,并且對我們保溫噴吹煤氣專用蝶閥技術及工藝與他們使用蝶閥做了多次比較,,并且咨詢我們客戶淄博傅山焦化廠,最終于2012年10月選購偉恒專利產品保溫噴吹煤氣專用蝶閥,經過兩年使用,發現偉恒保溫噴吹煤氣專用蝶閥開關靈活,密封嚴密,不但降低維護費用40%,而且產品質量更穩定。
偉恒17年煤氣閥門生產研發,知道客戶最需要什么
現在在企業轉型大環境下,很多冶金,煤化工,焦化,煤氣余熱發電,尾氣焚燒等廠家,為了選購到更好的煤氣蝶閥而煩惱,而偉恒閥門告訴您,只要您與偉恒客服聯系,將您的煩惱告訴我們,我們會為你提供更好的煤氣閥門,讓你的憂慮全然不見。
如果您對以上煤氣閥門感興趣或有疑問,請致電咨詢熱線:400-832-1107
偉恒17年煤氣閥門堅守者——您身邊的煤氣閥門專家
