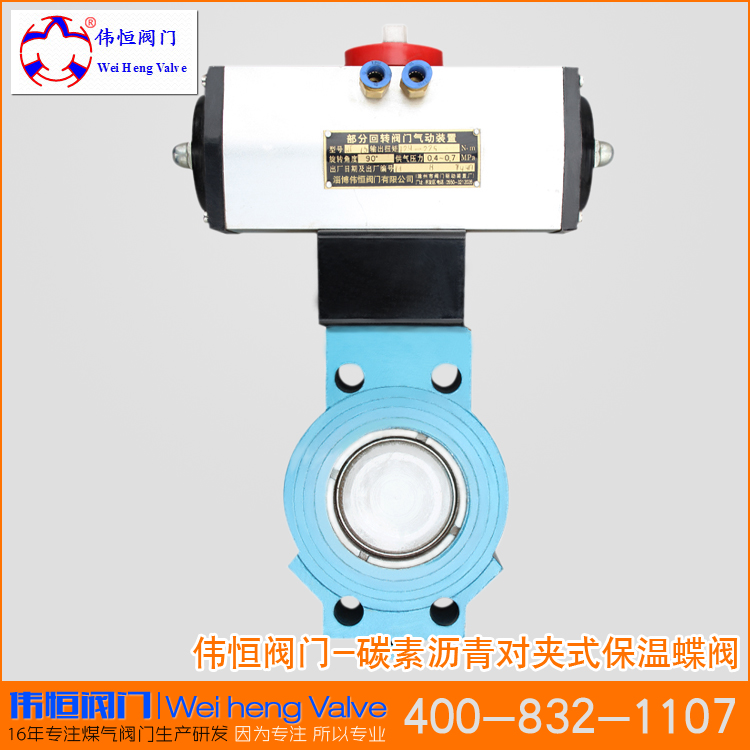

瀝青碳素保溫蝶閥BD671H
性能特點:
1.瀝青保溫蝶閥相對體積小,重量輕、結構簡單,
2.為防止物料氣體進入閥軸軸頭兩端,我們?cè)谄鋬啥思尤腚p重密封,使其啟閉更靈活,
3.可與氣動裝置、電動裝置連接組成自動調節閥門。
掃一掃二維碼 手機查看《碳素瀝青保溫蝶閥》
產品型號:BD671H-16C
適合介質:瀝青/碳素
應用范圍:瀝青、碳素廠(站)石油裝置中。
產品介紹:對夾式保溫蝶閥是我公司在苯酐、順酐專用保溫蝶閥的基礎上根據瀝青作業客戶需求,開發新一代保溫蝶閥,因其與原來產品比體積小、重量輕、結構簡單、便于維修是瀝青廠石油裝置中更好的密封閥門。
瀝青保溫蝶閥通過驅動裝置驅動閥軸,閥軸帶動蝶板轉動,達到啟閉閥門目的。該系列瀝青保溫蝶閥采用對夾式閥體。此類閥體在蝶閥中屬于短系列閥體,減小安裝所需空間。但由于對夾式閥體很短,所以無法增設外置的保溫夾套。該系列瀝青保溫蝶閥將保溫夾套設計為隱藏式,這樣不僅外形美觀,而且最大程度的增加了閥體的受熱面積。
1.瀝青保溫蝶閥相對體積小,重量輕、結構簡單,
2.為防止物料氣體進入閥軸軸頭兩端,我們?cè)谄鋬啥思尤腚p重密封,使其啟閉更靈活,
3.可與氣動裝置、電動裝置連接組成自動調節閥門。
性能規范
產品型號 | 公稱壓力 | 夾套壓力 | 殼體試驗 | 密封試驗 | 適用溫度 | 適用介質 |
BD6(3、9)71H-16C | 1.6Mpa | 1.6Mpa | 2.4Mpa | 1.76Mpa | ≤300℃ | 瀝青原質油 |
主要零件的材質
零件名稱 | 材質 | 零件名稱 | 材質 |
閥體 | 碳鋼 | 閥板 | 碳鋼 |
閥座密封面 | 304不銹鋼 | 密封圈 | 304不銹鋼 |
閥桿 | 2Cr13 | 填料 | 柔性石墨 |
錐銷 | 304不銹鋼 |

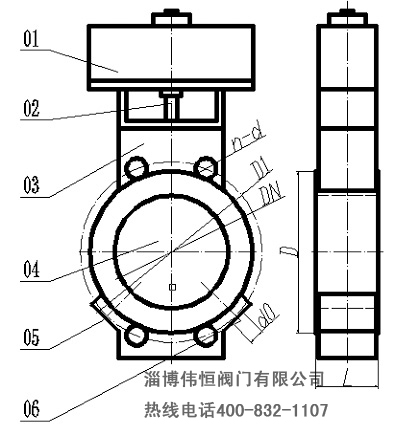

外形尺寸:
注:01- 驅動裝置 02-閥軸 03-閥體 04-閥板 05-蒸汽進口 06-蒸汽出口
主要外形尺寸(以PN16法蘭為例)
DN | D | D1 | n-d | L | D0 |
80 | 132 | 160 | 4-18 | 55 | G1/2” |
100 | 456 | 180 | 4-18 | 56 | G1/2” |
125 | 184 | 210 | 4-18 | 64 | G1/2” |
150 | 211 | 240 | 4-22 | 70 | G1/2” |
200 | 266 | 295 | 4-22 | 70 | G1/2” |
常見問題
1、保溫夾套中的熱源會不會損壞密封件?
答:不會。我們的密封件都是選用耐高溫材質。而且閥板與閥座間是金屬硬密封。
2、保溫夾套中的熱源會不會內漏?
答:不會。我們的每一道焊縫都進行無損檢測。而且夾套焊接完畢,我們還會進行模擬工況的耐壓試驗。
3、驅動方式有幾種?
答:手動、電動、氣動。電動可以遠程控制。
偉恒瀝青保溫蝶閥,體積小,重量輕,維修方便!
