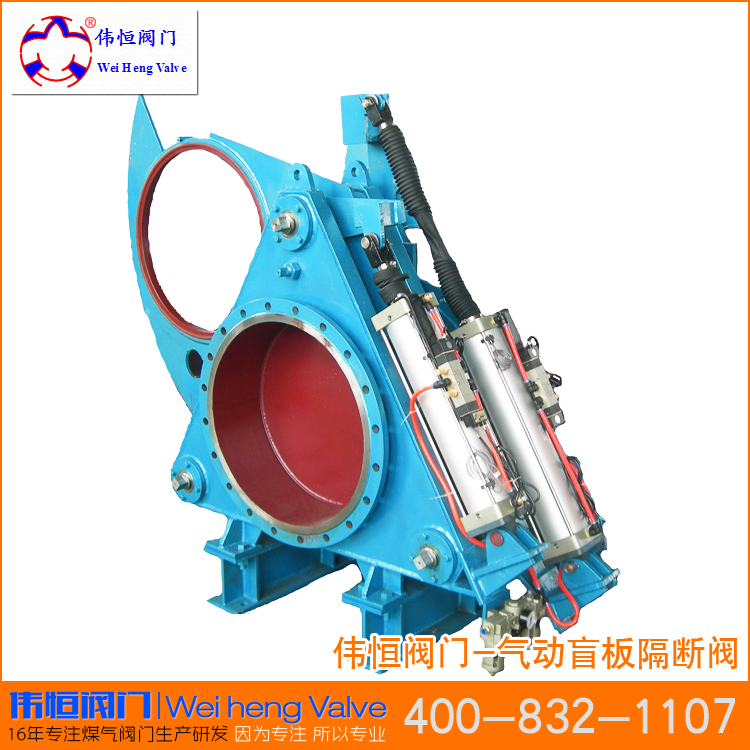

氣動盲板隔斷閥F643X
掃一掃二維碼 手機查看《氣動盲板閥》
應用范圍:F643X系列
應用范圍:適用于工業煤氣、化工、冶金、環保等有毒、有害、易燃?xì)怏w領域的絕對切斷。
產品介紹:氣動盲板隔斷閥又名氣動扇形眼鏡閥,靠氣缸來完成閥門啟閉,它主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、杠桿、氣缸等零件組成并由底座、支撐柱構成一個剛性結構體。
正在使用偉恒氣動盲板閥部分客戶:中石化第十化建,天津華沃建設安裝公司,淄博傅山鋼鐵
工作原理結構特點:閥門中設有夾緊、松開汽缸和翻板汽缸,夾緊、松開汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作,翻板汽缸驅動閘板完成開關動作。橡膠密封圈鑲鉗在閘板上,具有耐高溫、密封性能好、更換方便、使用壽命長等特點。

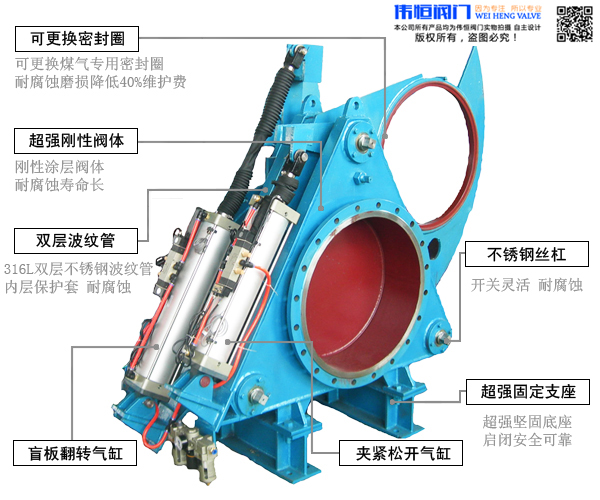

氣動盲板閥細節圖
F643X系列氣動盲板隔斷閥是在電動盲板隔斷閥的基礎上,根據用戶的能源條件、環境條件和工況條件的要求,優化設計而推出的一種新型的可以遠距離操作和自動控制的隔斷設備。
一、主要性能
公稱壓力 Mpa | 0.05 | 0.10 | 0.15 | 0.25 |
密封試驗壓力Mpa | 0.055 | 0.11 | 0.165 | 0.275 |
強度試驗壓力Mpa | 0.075 | 0.15 | 0.225 | 0.375 |
驅動源 | 壓縮空氣0.4-0.6Mpa / 油壓 6.3Mpa / 380V | |||
工作溫度 | -20-300℃ | |||
適用介質 | 煤氣等有毒、有害、易燃?xì)怏w | |||
啟閉時間 | ≤60秒 |
二、主要零件材料
名稱 | 閥體、閥板 | 絲杠 | 螺母 | 伸縮器 | 密封圈 |
材料 | 碳素鋼 | 合金鋼 | 錳銅合金 | 不銹鋼 | 氟膠、硅膠、 |

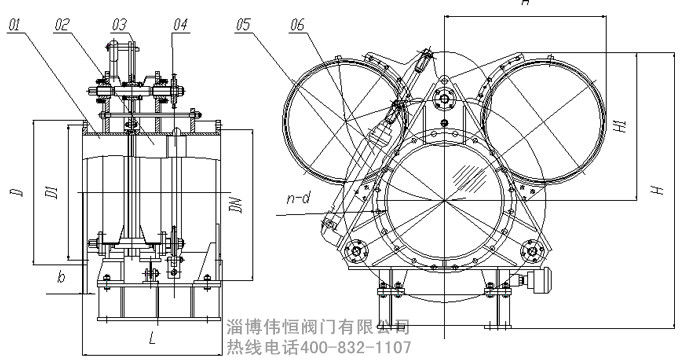

三、閥門外形圖及尺寸
01 左閥體 02 右閥體 03 閥板 04 伸縮節 05 翻板機構 06 夾緊機構
DN | D | D1 | n-d | L | b | A | H1 | H |
300 | 460 | 395 | 12-22 | 400 | 20 | 480 | 360 | 7520 |
350 | 490 | 445 | 12-22 | 460 | 22 | 520 | 380 | 810 |
400 | 540 | 495 | 16-22 | 480 | 22 | 580 | 405 | 850 |
450 | 595 | 550 | 16-22 | 500 | 24 | 650 | 430 | 905 |
500 | 645 | 600 | 20-22 | 540 | 26 | 800 | 750 | 1080 |
600 | 755 | 705 | 20-26 | 580 | 26 | 1000 | 830 | 1590 |
700 | 860 | 810 | 24-26 | 620 | 26 | 1050 | 880 | 1680 |
800 | 975 | 920 | 24-30 | 660 | 26 | 1129 | 1125 | 1860 |
900 | 1075 | 1020 | 24-30 | 660 | 26 | 1242 | 1270 | 2055 |
1000 | 1175 | 1120 | 28-30 | 700 | 26 | 1375 | 1400 | 2240 |
1200 | 1375 | 1320 | 32-30 | 700 | 28 | 1625 | 1680 | 2620 |
1400 | 1575 | 1520 | 36-30 | 700 | 28 | 1856 | 1925 | 2960 |
1600 | 1790 | 1630 | 40-30 | 800 | 30 | 2093 | 2160 | 300 |
1800 | 1990 | 1930 | 44-30 | 850 | 30 | 2335 | 2370 | 3610 |
2000 | 2190 | 2130 | 48-30 | 850 | 30 | 2570 | 2620 | 3960 |
扇形盲板閥為敞開式閥門,盲板閥在使用過程中左右閥體松開時,最難控制的就是煤氣等其它介質外溢,一般情況下,眼鏡閥前面的煤氣蝶閥選擇非常關鍵,因?yàn)橹挥醒坨R閥前的煤氣專用蝶閥徹底關閉,煤氣等其它介質才能保證不外漏,這樣盲板閥隔斷才能更安全可靠。
我們曾經碰到一個遼寧省大石橋市鎂潔科技股份的客戶,工程師姓王,煤氣發生爐管道需采購熱臟煤氣用閥門,但是他們以前生產選用的是普通煤氣蝶閥一直有一個通病,主要表現在開關困難,密封不嚴,每年都得檢修2次,有時更換新蝶閥使用時間也不長,造成產品質量不穩定,前前后后換許多廠家始終沒有解決這個問題。
后來鎂潔的王工通過網絡找到我們偉恒閥門,了解到我們是專業做煤氣閥門的廠家,經過多次對閥門技術工藝與其他閥門廠家比較,并且咨詢遼寧鞍山我們客戶,最終選用我們高溫盲板閥及專利產品XDM304線密封煤氣專用蝶閥,經過使用,發現不論隔斷盲板閥還是線密封煤氣專用蝶閥都開關靈活,密封嚴密,不但降低維護費用40%,而且產品質量更穩定。
偉恒17年煤氣閥門生產研發,知道客戶最需要什么
現在在企業轉型大環境下,很多冶金,煤化工,焦化,煤氣余熱發電,尾氣焚燒等廠家,為了選購到更好的煤氣蝶閥而煩惱,而偉恒閥門告訴您,只要您與偉恒客服聯系,將您的煩惱告訴我們,我們會為你提供更好的煤氣閥門,讓你的憂慮全然不見。
如果您對以上煤氣閥門感興趣或有疑問,請致電咨詢熱線:400-832-1107
偉恒17年煤氣閥門堅守者——您身邊的煤氣閥門專家
