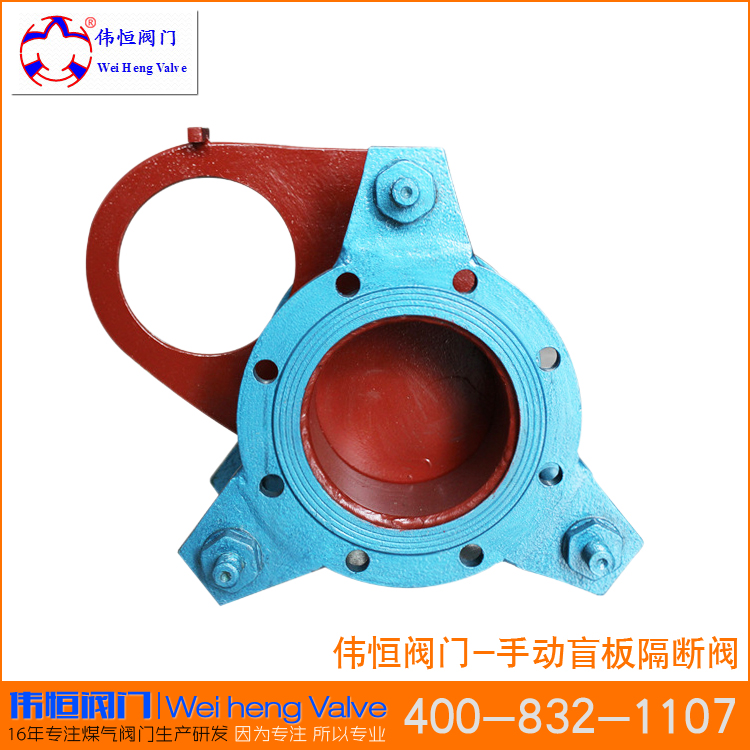

手動盲板閥F43X
F43X系列手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿(三根)及液動.氣動.電動裝置傳動部分組成。用扳手或傳動裝置旋轉連接螺桿,使左右閥體完成夾緊和松開動作,利用閘板上盲板和通孔板的位置變換達到啟閉目的。手動扇形盲板閥系列具有結構簡單,重量輕,性能可靠,操作方便等特點。
掃一掃二維碼 手機查看《手動盲板閥》
產品型號:F43X-0.5/F43X-1.5/F43X-2.5
應用范圍:冶金,化工行業煤氣、空氣、煙氣等氣體介質。
適合介質:有毒、有害、易燃氣體
產品介紹:手動扇形盲板閥系列具有結構簡單,重量輕,性能可靠,操作方便等特點。本閥有長、短結構系列,橡膠密封圈分別安裝在閥體或者閥板上。扇形盲板閥可與氣動、液動、電動裝置等各種執行機構連接,組成氣動盲板閥、液動盲板閥、電動盲板閥完成現場及遠程控制。

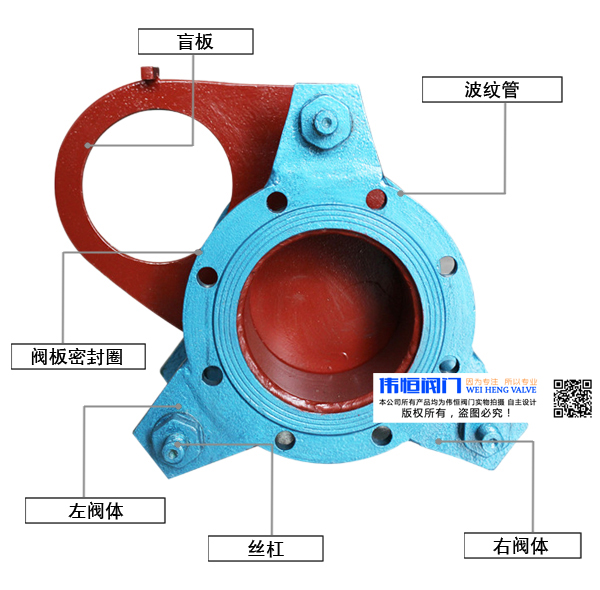

F43X系列手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿(三根)及液動.氣動.電動裝置傳動部分組成。用扳手或傳動裝置旋轉連接螺桿,使左右閥體完成夾緊和松開動作,利用閘板上盲板和通孔板的位置變換達到啟閉目的。
本款閥門未短結構系列,橡膠密封圈分別安裝在左、右閥體上。
本款手動盲板閥具有結構簡單、體積小、重量輕、性能可靠、操作方便等優點。
主要外形及連接尺寸表
DN | L | D | D1 | H | A | b | n-d | 重量kg | ||
PN0.05MPa | PN0.15MPa | PN0.25MPa | ||||||||
100 | 210 | 210 | 170 | 230 | 202 | 12 | 4-18 | 28 | 30 | 33 |
150 | 210 | 265 | 225 | 260 | 270 | 16 | 8-18 | 32 | 35 | 40 |
200 | 230 | 320 | 280 | 310 | 350 | 18 | 8-18 | 43 | 45 | 50 |
250 | 250 | 375 | 335 | 330 | 400 | 18 | 12-18 | 52 | 56 | 60 |
300 | 270 | 440 | 395 | 350 | 450 | 20 | 12-23 | 63 | 70 | 76 |
350 | 290 | 490 | 445 | 380 | 500 | 22 | 12-23 | 70 | 76 | 85 |
400 | 310 | 540 | 495 | 405 | 550 | 24 | 16-23 | 113 | 124 | 135 |
450 | 330 | 595 | 550 | 430 | 600 | 26 | 16-23 | 141 | 140 | 155 |
500 | 350 | 645 | 600 | 750 | 680 | 26 | 16-23 | 275 | 300 | 330 |
600 | 390 | 755 | 705 | 830 | 840 | 26 | 20-26 | 323 | 350 | 380 |
700 | 430 | 860 | 810 | 880 | 1050 | 26 | 24-26 | 380 | 410 | 450 |
800 | 470 | 975 | 920 | 900 | 1150 | 26 | 24-30 | 595 | 645 | 710 |
900 | 470 | 1075 | 1020 | 1000 | 1300 | 26 | 24-30 | 730 | 800 | 880 |
1000 | 470 | 1175 | 1120 | 1100 | 1450 | 28 | 28-30 | 900 | 980 | 1080 |
1200 | 510 | 1375 | 1320 | 1300 | 1550 | 28 | 32-30 | 1110 | 1200 | 1320 |
1400 | 510 | 1575 | 1520 | 1530 | 1700 | 28 | 36-30 | 1480 | 1650 | 1800 |
